Насос 24В на аккумуляторе: автономное водоснабжение без розетки

Насос 24В постоянного тока подключается к аккумулятору напрямую, без инвертора — это его главное преимущество перед насосами 220В в автономных системах. Разбираем схему, считаем ёмкость АКБ и отвечаем на частые вопросы.

Почему 24В удобнее 220В при питании от батареи

Насос на 220В при работе от аккумулятора требует инвертора — устройства, которое переводит постоянный ток обратно в переменный. Хороший инвертор стоит от 3 000 рублей, теряет 10–15% энергии при преобразовании и добавляет точку отказа в систему.

Насос на 24В DC работает от аккумулятора без посредников. Блок питания 220В→24В, который идёт в комплекте, при автономном сценарии просто остаётся в стороне. Вместо него — провод напрямую от АКБ к насосу.

Именно так устроены насосы повышения давления GIDROX: в розетку подключается блок питания, выход которого — 24В DC. Аккумулятор 24В подключается туда же, минуя блок.

Какой аккумулятор выбрать

Главная ошибка — взять автомобильный стартовый аккумулятор. Он рассчитан на короткий мощный пиковый ток при запуске двигателя, а не на длительную нагрузку. После 50–100 глубоких разрядов теряет половину ёмкости.

Подходящие варианты:

  • LiFePO4 (литий-железо-фосфат) — оптимален для постоянного использования. Отдаёт 80–100% ёмкости, выдерживает 2 000+ циклов. Цена в 2–3 раза выше AGM, но срок службы — в 5–7 раз дольше.
  • AGM или гелевый 12В × 2 шт. последовательно — два аккумулятора по 12В в серии дают 24В. Разряжайте не более 50% ёмкости: при глубоком разряде AGM деградирует быстро.
  • Готовая зарядная станция (PowerStation) — самый простой вариант «воткнул и работает». Встроенная защита, дисплей остатка заряда, удобен для выездов.

Расчёт ёмкости: сколько воды накачаете

Ватт-часы аккумулятора делите на мощность насоса — получаете часы работы при полной нагрузке.

Модель Мощность Ток при 24В АКБ 24В 50 Ач (1 200 Вт·ч) АКБ 24В 100 Ач (2 400 Вт·ч)
DC15-15 / DC15-18-N 96 Вт 4 А ~10 ч (КПД 80%) ~20 ч
DC20-20 110 Вт 4,6 А ~8,7 ч ~17,5 ч
DC20-25-N / DCG20-25N 120 Вт 5 А ~8 ч ~16 ч

Насос не работает без остановки весь день: датчик потока включает его только при открытом кране. У семьи на даче реальное время работы насоса — 30–90 минут в сутки. АКБ 24В 50 Ач при таком режиме хватает на 6–12 дней без подзарядки.

Технический нюанс по режиму работы: если насос гоняет воду по замкнутому контуру при закрытых кранах — не держите его так дольше 2 часов подряд. Вода в корпусе не обновляется, возникает риск перегрева. В автономных системах с баком этот режим встречается редко, но знать об ограничении нужно.

Схема подключения к аккумулятору

Базовая автономная система для дачи строится из четырёх элементов:

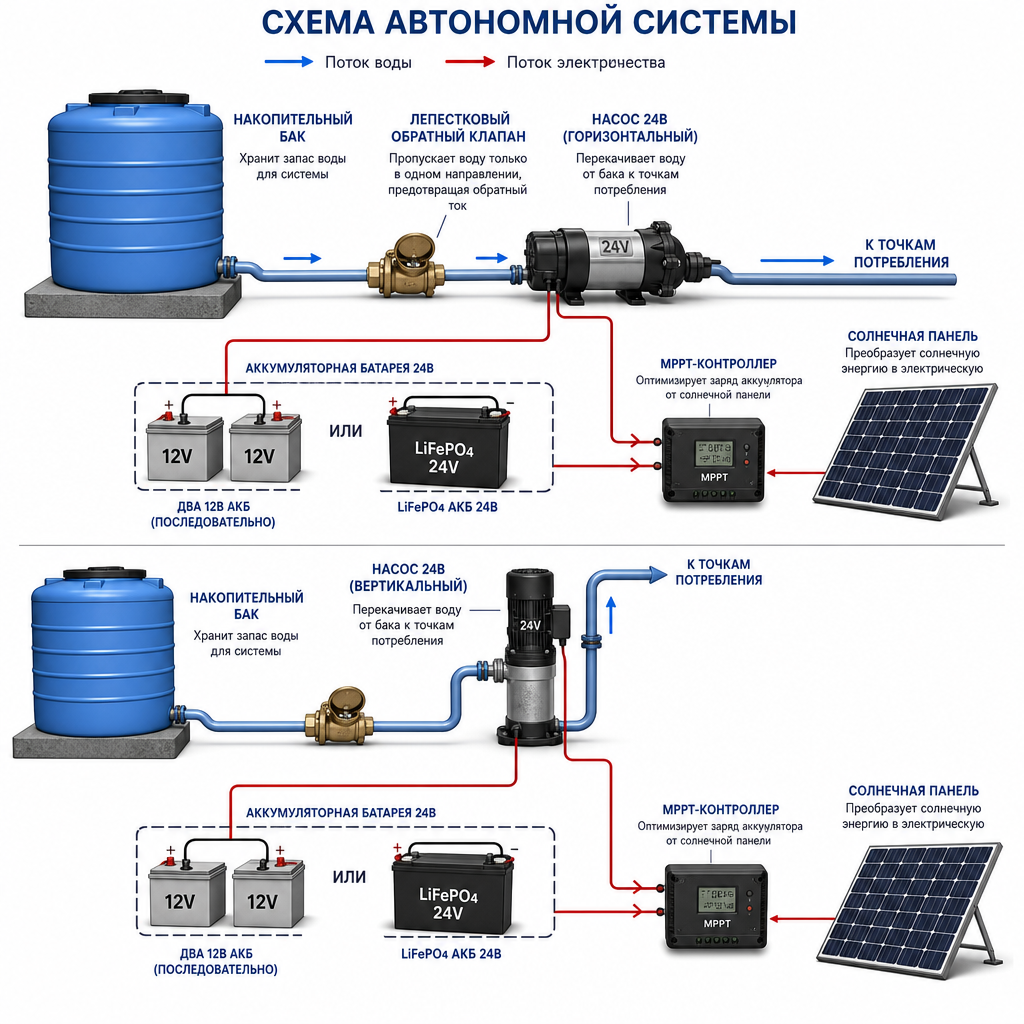

Схема автономной системы: накопительный бак — лепестковый обратный клапан — насос 24В — аккумулятор (два 12В АКБ последовательно или LiFePO4 24В) — солнечная панель с MPPT-контроллером. Подписи к кажд
Схема автономной системы: накопительный бак — лепестковый обратный клапан — насос 24В — аккумулятор (два 12В АКБ последовательно или LiFePO4 24В) — солнечная панель с MPPT-контроллером. Подписи к кажд
  1. Накопительный бак (200–500 л) — запас воды, набирается раз в несколько дней
  2. Насос повышения давления 24В — создаёт давление в трубопроводе дома
  3. Аккумулятор 24В — питает насос
  4. Обратный клапан (Wikipedia) — лепестковый, ставится до насоса на горизонтальном участке трубы

На линии от АКБ к насосу обязательно ставьте автоматический выключатель или плавкий предохранитель: для насосов 96 Вт — на 10 А, для 120 Вт — на 15 А. Без защиты короткое замыкание сожжёт провод или повредит батарею.

Насос повышения давления решает одну задачу: создаёт нужное давление в трубах из бака к потребителям. Он не поднимает воду из скважины — только разгоняет её по трубопроводу. Детально о монтаже — в статье про установку насоса повышения давления.

Вариант с солнечной панелью

Если дача стоит без присмотра неделю-две, аккумулятор без подзарядки постепенно разрядится. Солнечная панель 100–200 Вт + MPPT-контроллер заряда решают это: система становится полностью автономной.

Пример: насос 96 Вт, панель 150 Вт. В солнечный день панель отдаёт 600–900 Вт·ч, а насос за сутки тратит 48–144 Вт·ч (30–90 минут работы). Батарея не просто не разряжается — она пополняется. В пасмурный день система работает от запаса АКБ.

MPPT-контроллер снимает с панелей на 20–30% больше энергии в рассеянном свете по сравнению с PWM — при сопоставимой цене.

Частые вопросы

Работает ли датчик потока при питании от батареи?

Да, полностью. Датчик потока — часть электронного блока управления насоса. Он реагирует на движение воды в трубе, а не на источник питания. Логика одинакова от блока питания или от АКБ: открыл кран — насос включился, закрыл — остановился через несколько секунд.

Можно ли питать насос от 12В?

Нет. При 12В насос либо не запустится, либо будет работать с сильно сниженной мощностью и быстро перегреется. Нужно 24В. Из двух аккумуляторов 12В: соединяете их последовательно (плюс первого к минусу второго), а свободные клеммы — в цепь насоса.

Имеет ли смысл добавить гидроаккумулятор?

Гидроаккумулятор (Wikipedia) объёмом 10–24 л сглаживает скачки давления и обеспечивает небольшой запас воды — при открытии крана первые секунды идут из него, пока датчик потока среагирует и насос запустится. В автономной системе это дополнительно смягчает резкие нагрузки на батарею.

Подойдёт ли насос для горячей воды в автономной схеме?

Все насосы GIDROX 24В паспортно выдерживают воду до +90°C (рекомендованная рабочая температура — до +60°C, при ней насос прослужит дольше). Модели с буквой BN в названии имеют латунный корпус — он предпочтительнее для длительной работы с горячей водой. Если нужен насос для бойлера или контура отопления — читайте о совместимости насосов с водонагревателями: там другие требования к материалу корпуса.

Краткий итог: что нужно для автономной системы

  • DC15-15 или DC15-18-N — для небольшого дома с баком до 300 л (96 Вт, ток 4 А)
  • DC20-25-N — если нужен больший расход (45 л/мин) или длиннее трубопровод (120 Вт, ток 5 А)
  • АКБ LiFePO4 24В 50 Ач — 6–12 дней автономии при бытовом потреблении
  • Автомат 10–15 А на линии питания от АКБ к насосу
  • Лепестковый обратный клапан перед насосом на горизонтальном участке
  • Солнечная панель 150 Вт + MPPT-контроллер — если хотите забыть про подзарядку совсем
