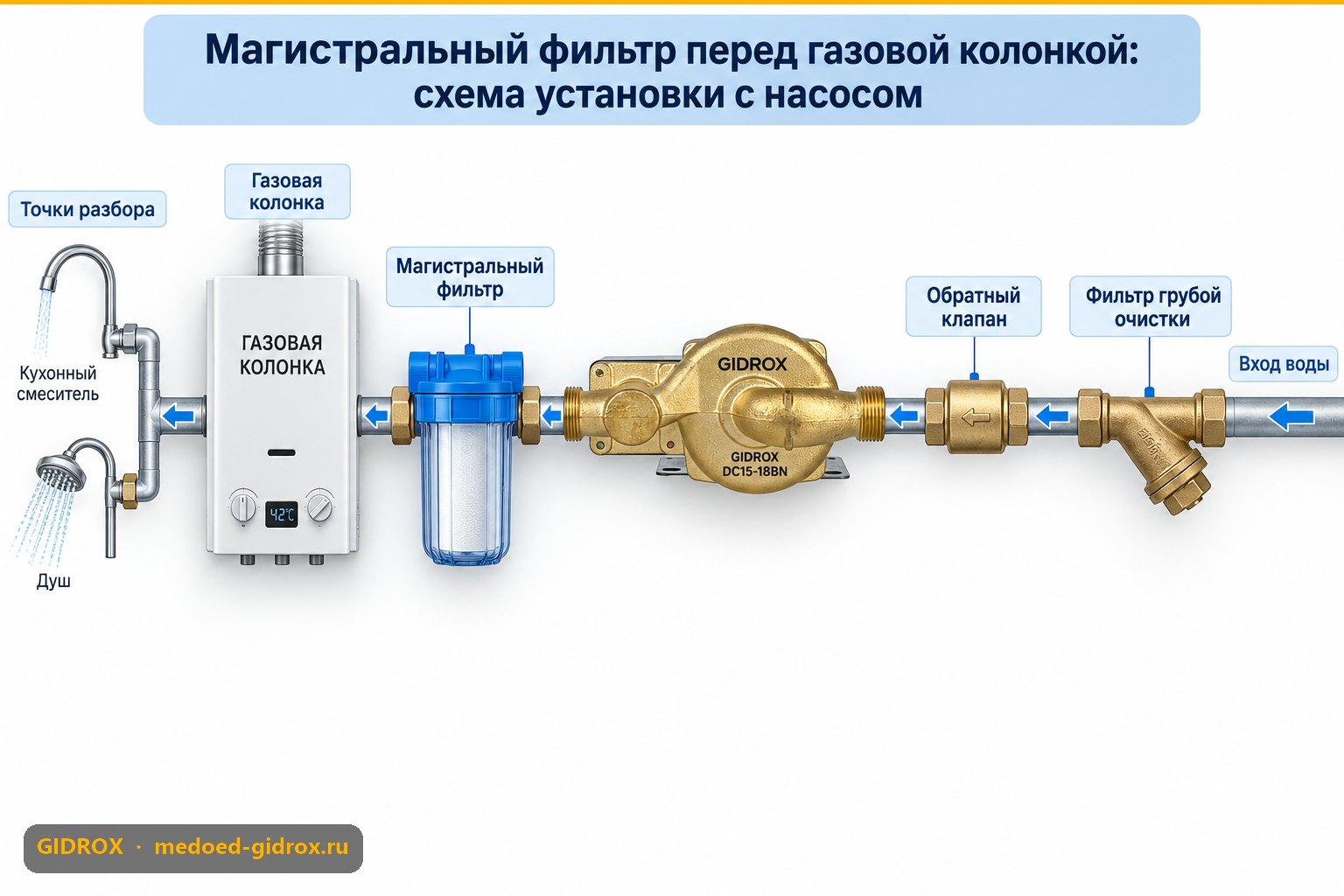

Магистральный фильтр после насоса повышения давления перед газовой колонкой: как поставить правильно

Теплообменник газовой колонки выходит из строя не от старости, а от песка и окалины из стояка — они забивают каналы шириной 1-2 мм за один отопительный сезон. Если перед колонкой стоит насос повышения давления, фильтр нужен не один, а по сути два — и ставить его наугад «после насоса, перед прибором» — ошибка, которая вылезет через полгода протечкой или отказом розжига.

Почему место фильтра решает, доживёт ли колонка до весны

У насоса и у газовой колонки разные слабые места. Насос боится крупных частиц, которые заклинивают рабочее колесо. Колонка боится мелких — тех, что проходят сквозь крыльчатку насоса без последствий, но застревают в узких каналах теплообменника и на седле газового клапана.

Отсюда правило: один фильтр грубой очистки защищает насос, второй — более тонкий — защищает колонку. Ставить единственный фильтр «где-то между» и экономить на втором — типичная причина, по которой колонка начинает хуже разжигаться уже через пару месяцев.

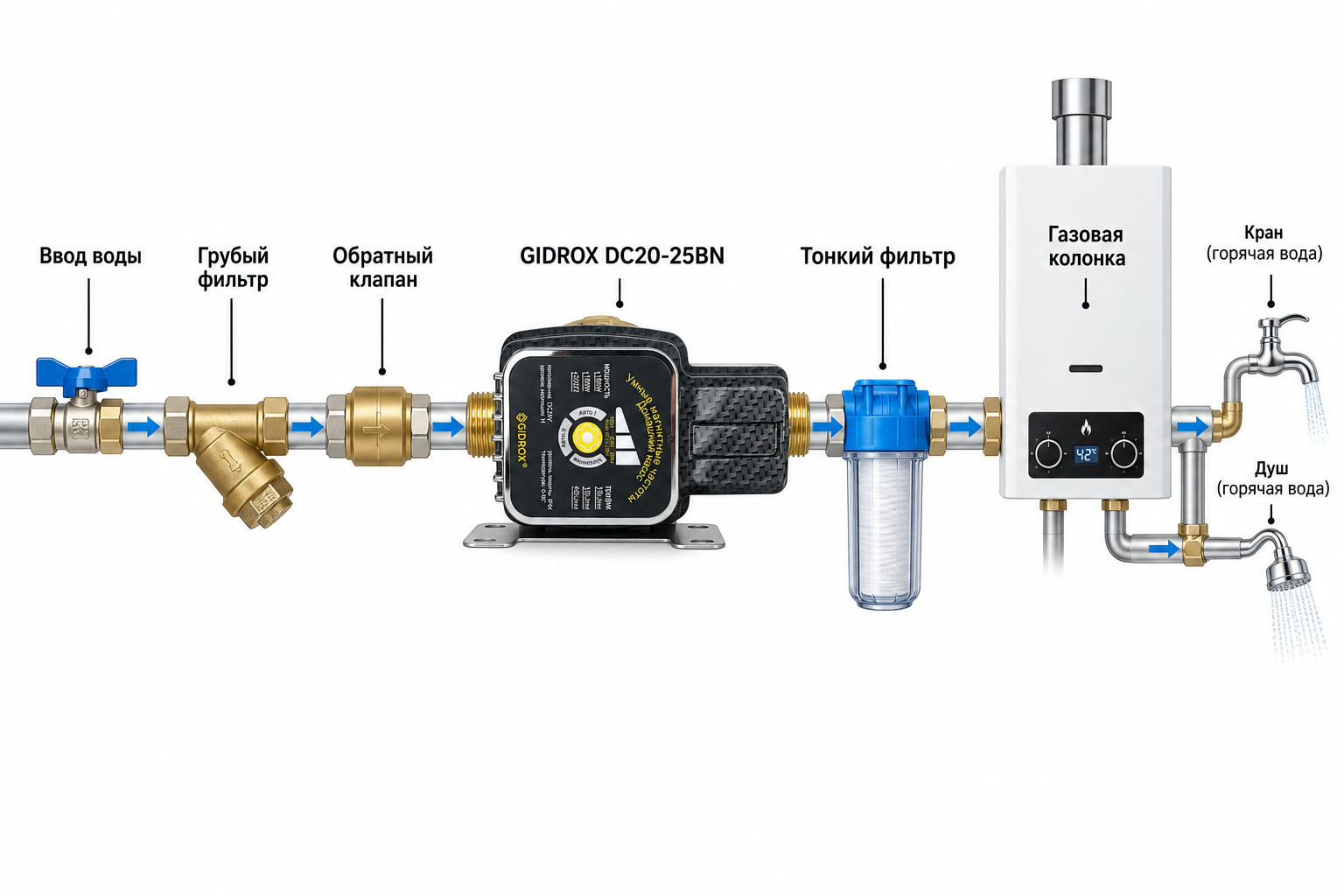

Правильная схема монтажа по порядку воды

1. Ввод воды в дом, первый отсекающий кран.
2. Фильтр грубой очистки (сетка 100-300 микрон) — защищает насос от песка и ржавчины из стояка.
3. обратный клапан (Wikipedia) — только на горизонтальном участке трубы, до насоса. Он не даёт воде стекать обратно через насос при его остановке.
4. Насос повышения давления.
5. Фильтр тонкой очистки (картридж 50-100 микрон) — финальный барьер перед колонкой.
6. Газовая колонка.

Если в доме уже стоит насос с датчиком протока вместо классического реле давления, важно не перепутать: любой фильтр, поставленный прямо перед датчиком, со временем забивается и снижает проток настолько, что датчик не распознаёт включение крана. Поэтому фильтр тонкой очистки монтируют после насоса и после датчика — он фильтрует воду для прибора, а не для автоматики насоса.

Технический факт: манометр до и после фильтра тонкой очистки — не роскошь. Разница давления больше 0,5 бар сигналит, что картридж забит и пора менять. Без манометра владельцы обычно замечают проблему только когда колонка начинает «чихать» при розжиге.

Где именно ставить фильтр: до насоса или после

Типичные ошибки монтажа

• Фильтр тонкой очистки ставят сразу на входе в дом, без грубого фильтра перед насосом — картридж забивается крупным мусором за неделю.
• Обратный клапан монтируют на выходе насоса «чтобы не было скачков» — это не его задача: в таком положении он не защищает камеру насоса от опустошения, а именно в этом его смысл до насоса.
• Фильтр ставят в вертикальную трубу колбой вверх — грязь не оседает в стакане, а продолжает лететь дальше по системе.
• Экономят и покупают один универсальный фильтр с ячейкой 50 микрон на всю систему — он забивается за пару недель и душит напор перед насосом, из-за чего насос работает на пределе и греется.

Подробный разбор самого монтажа насоса, включая обвязку байпасом и выбор места установки, есть в статье как выбрать и установить насос повышения давления воды — пригодится, если фильтры ставятся параллельно с новым насосом.

Частые вопросы

Нужен ли фильтр, если у насоса уже есть автоматика с датчиком протока?
Да. Датчик протока реагирует на движение воды и запускает насос, но не отфильтровывает примеси — это разные функции. Без фильтра датчик и колонка получают одинаковую грязную воду.

Можно ли обойтись одним фильтром вместо двух?
Можно, но тогда ставьте его перед насосом с ячейкой 100-150 микрон — это компромисс. Колонка получит защиту от крупных частиц, но мелкую окалину такой фильтр пропустит.

Фильтр съедает напор перед колонкой — это нормально?
Небольшая потеря в 0,1-0,3 бар на чистом картридже — норма. Если падение больше — фильтр забит и требует промывки или замены.

Куда ставить обратный клапан, если нет горизонтального участка трубы?
Тогда вместо лепесткового клапана используют пружинный — он работает в любом положении трубы, но создаёт немного большее сопротивление потоку.

Влияет ли фильтр на срабатывание автоматики насоса?
Да, если забит и снижает проток ниже порога срабатывания. У насосов модель GIDROX с датчиком протока на 24В это проявляется как долгий запуск или отказ включения при открытии крана — первый признак, что пора проверить фильтр, а не насос.

Что в итоге

Два фильтра для воды (Wikipedia) — грубый до насоса и тонкий после — стоят дешевле одного ремонта теплообменника газовой колонки. Разница в несколько тысяч рублей на этапе монтажа экономит замену прибора через год эксплуатации на жёсткой воде из скважины или старого стояка.
