Куда идёт вода из скважины с погружным насосом: схема по шагам

Между насосом в скважине и краном в доме стоит 7–9 узлов. Поставить не туда хотя бы один, и система работает вполсилы или изнашивается втрое быстрее.

Большинство владельцев знают только первое звено: сам погружной насос (Wikipedia). Остальное монтируют наугад, а потом ищут причины рывков, просадки напора и преждевременного выхода оборудования из строя.

Полная цепочка: от скважины до крана

Вода движется по строгому маршруту. Каждый узел стоит на своём месте не случайно.

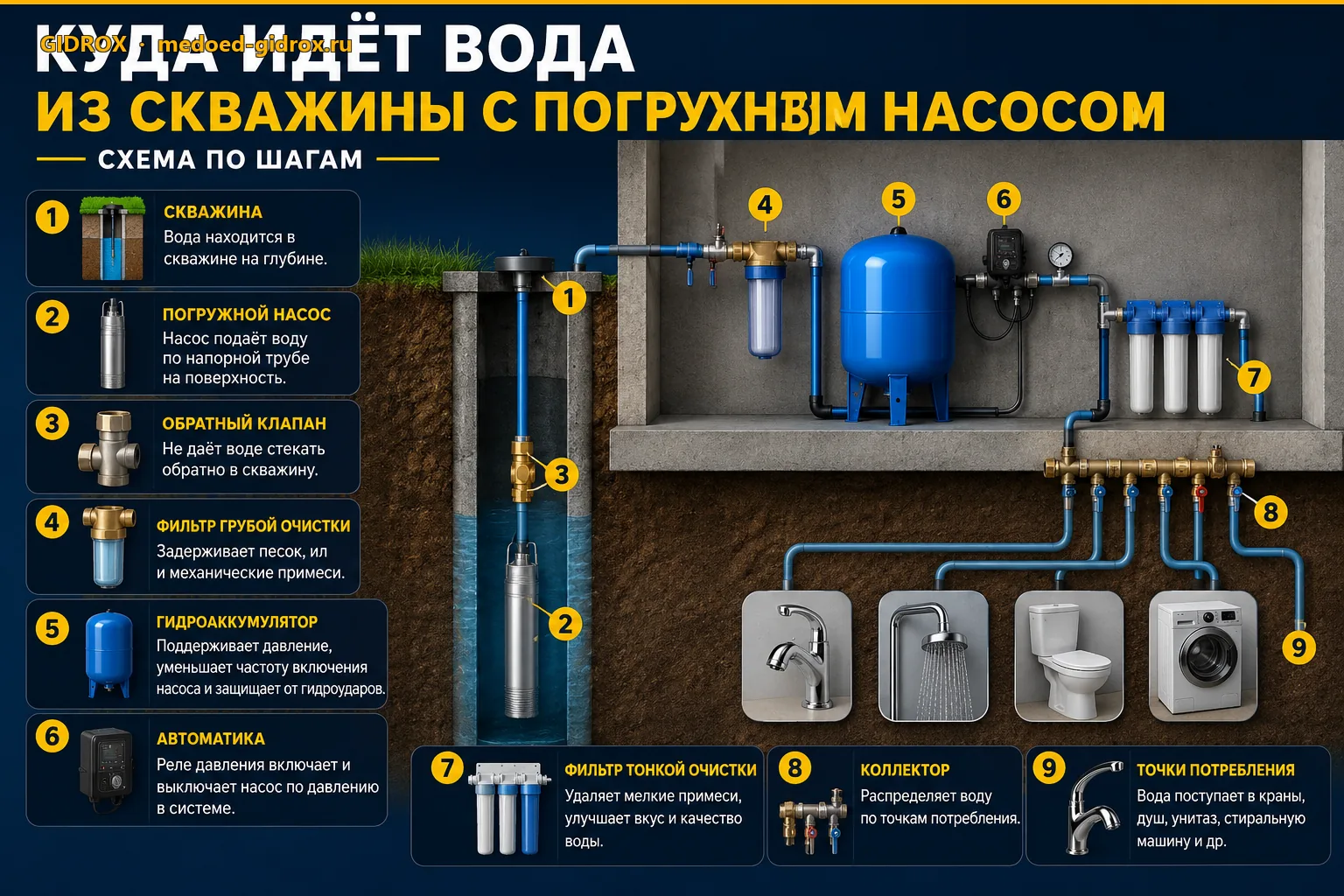

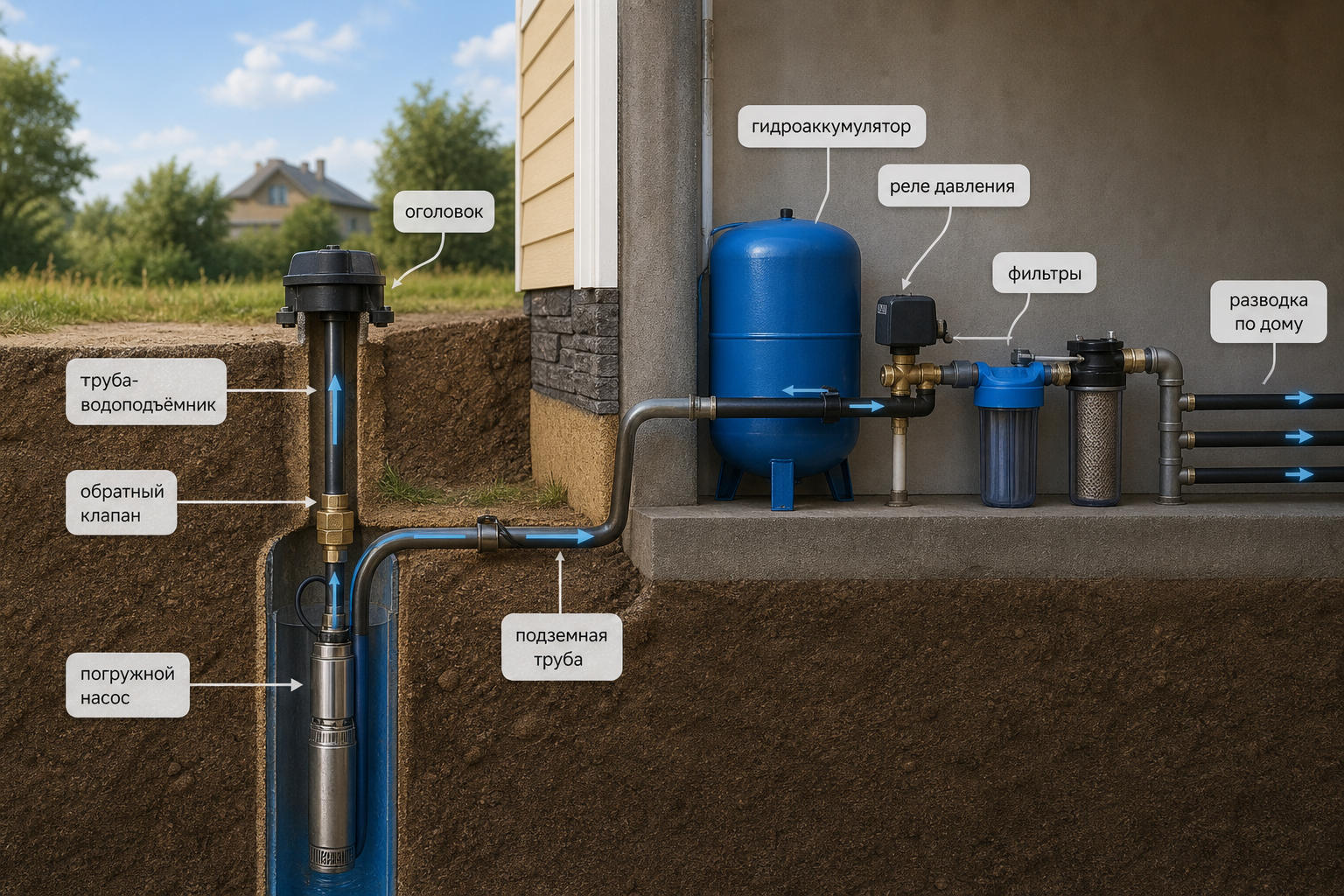

Схема водоснабжения из скважины с подписями к каждому узлу: погружной насос → обратный клапан → труба-водоподъёмник → оголовок → подземная труба → гидроаккумулятор → реле давления → фильтры → разводка
Схема водоснабжения из скважины с подписями к каждому узлу: погружной насос → обратный клапан → труба-водоподъёмник → оголовок → подземная труба → гидроаккумулятор → реле давления → фильтры → разводка
  1. Погружной насос. Опускается в скважину на глубину 1–2 м выше фильтровой зоны. Поднимает воду снизу вверх.
  2. Обратный клапан. Крепится сразу на выходе насоса или встроен в его корпус. Не даёт воде падать вниз при отключении.
  3. Труба-водоподъёмник. ПНД или нержавейка диаметром ¾–1". Идёт от насоса вверх по всей обсадной колонне.
  4. Оголовок скважины. Герметизирует устье. Через него выходят труба и кабель питания насоса.
  5. Подземный трубопровод. От оголовка до дома, ниже глубины промерзания грунта. В средней полосе России: минимум 1,7 м.
  6. Гидроаккумулятор (Wikipedia). Накапливает давление, сглаживает гидроудары, сокращает число запусков насоса. Объём для дома постоянного проживания: 80–100 л.
  7. Реле давления. Включает насос при падении давления до нижнего порога (1,5 бар) и отключает при достижении верхнего (2,8–3 бар).
  8. Фильтры. Сначала грубая очистка (50–100 мкм), затем, при необходимости, умягчитель или фильтр обезжелезивания.
  9. Разводка по дому. Холодная вода напрямую к точкам разбора, ответвление на бойлер для горячей.

Минимальный диаметр трубы-водоподъёмника для расхода до 40 л/мин — ¾" (DN20). Если горизонтальный участок от скважины до дома длиннее 20 м — берите дюйм (DN25). На трении в зауженной трубе теряется до 30% напора насоса ещё до входа в дом.

Порядок монтажа: что куда ставить

В скважине и на улице

Кабель питания крепят к трубе хомутами через каждые 1,5 м. Без фиксации при вибрации трос перетирает изоляцию за 2–3 сезона.

Подземную трубу лучше укладывать в гофру или теплоизоляционную скорлупу, особенно на вертикальном участке ввода в дом: там промерзание идёт глубже всего.

В доме, после ввода

Стандартный порядок: шаровой кран → манометр → гидроаккумулятор → реле давления → фильтр грубой очистки → разводка.

Манометр сразу после крана позволяет проверить давление без разборки узла. Многие ставят его в самом конце — тогда при неполадках приходится перекрывать всю систему.

Три ошибки, которые встречаются чаще всего

Маленький гидроаккумулятор. Бак 24 л в доме с тремя точками водоразбора даёт 8–12 включений насоса в час. Ресурс двигателя тратится на запуски, а не на полезную работу. Насос на 24-литровом баке изнашивается в 3–5 раз быстрее, чем на 100-литровом.

Обратный клапан стоит не у насоса, а где-то в доме. При каждом отключении вода из трубы-водоподъёмника сливается обратно. Следующий запуск идёт вхолостую несколько секунд — для центробежного насоса это стресс, который накапливается.

Реле давления настроено выше возможностей насоса. Если насос развивает максимум 5 бар, а реле выставлено на отключение при 5,5 бар, агрегат работает в постоянном перегрузе. Обмотки перегреваются, ресурс уходит быстро.

Что делать, если давления не хватает

Скважинный насос поднимает воду на поверхность и создаёт базовое давление в системе. Но в двухэтажном доме, при длинной разводке или при подключении точек полива давление у крана может проседать ниже комфортных 2–2,5 бар.

В таких случаях между гидроаккумулятором и разводкой ставят насос повышения давления. Он срабатывает сам при открытии крана и компенсирует потери на трение в трубах. линейка DC20

Схемы под разные задачи

Ситуация Что добавить в схему Ориентировочный бюджет узла
Дача, сезонная эксплуатация Гидроаккумулятор 24 л, кран слива на зиму 3 000–5 000 ₽
Дом постоянного проживания Гидроаккумулятор 80–100 л, реле давления, фильтры 15 000–25 000 ₽
2-этажный дом или длинная разводка Насос повышения давления после аккумулятора +5 000–12 000 ₽
Вода с железом или повышенной жёсткостью Аэратор + фильтр обезжелезивания или умягчитель +15 000–50 000 ₽

Частые вопросы

Нужен ли гидроаккумулятор, если насос с частотным преобразователем?

Частотник снижает число запусков, но не убирает гидроудары при резком закрытии кранов. Небольшой бак на 12–24 л всё равно ставят как буфер.

На какой глубине закапывать трубу от скважины до дома?

Ниже глубины промерзания вашего региона плюс 20 см запаса. В Подмосковье — минимум 1,7 м, в Сибири — 2,4–2,8 м. Точные данные по регионам приведены в СП 131.13330.

Почему вода идёт рывками?

Рывки — признак спущенной воздушной камеры в гидроаккумуляторе. Подкачайте давление через золотник на тыльной стороне бака: оно должно быть на 0,3 бар ниже нижнего порога реле, обычно 1,2–1,5 бар.

Что поставить сначала: фильтр или гидроаккумулятор?

Сначала гидроаккумулятор, потом фильтры. Иначе фильтрующий элемент работает под скачущим давлением и засоряется быстрее.

Можно ли обойтись без реле давления?

Если насос управляется частотником с датчиком давления — да, реле не нужно. В классической схеме без частотника реле обязательно. Без него насос работает непрерывно до срабатывания термозащиты или до перегрева.

О том, какую подводку выбрать для насоса, и что напрямую влияет на срок службы насоса повышения давления, — читайте в отдельных материалах блога.
