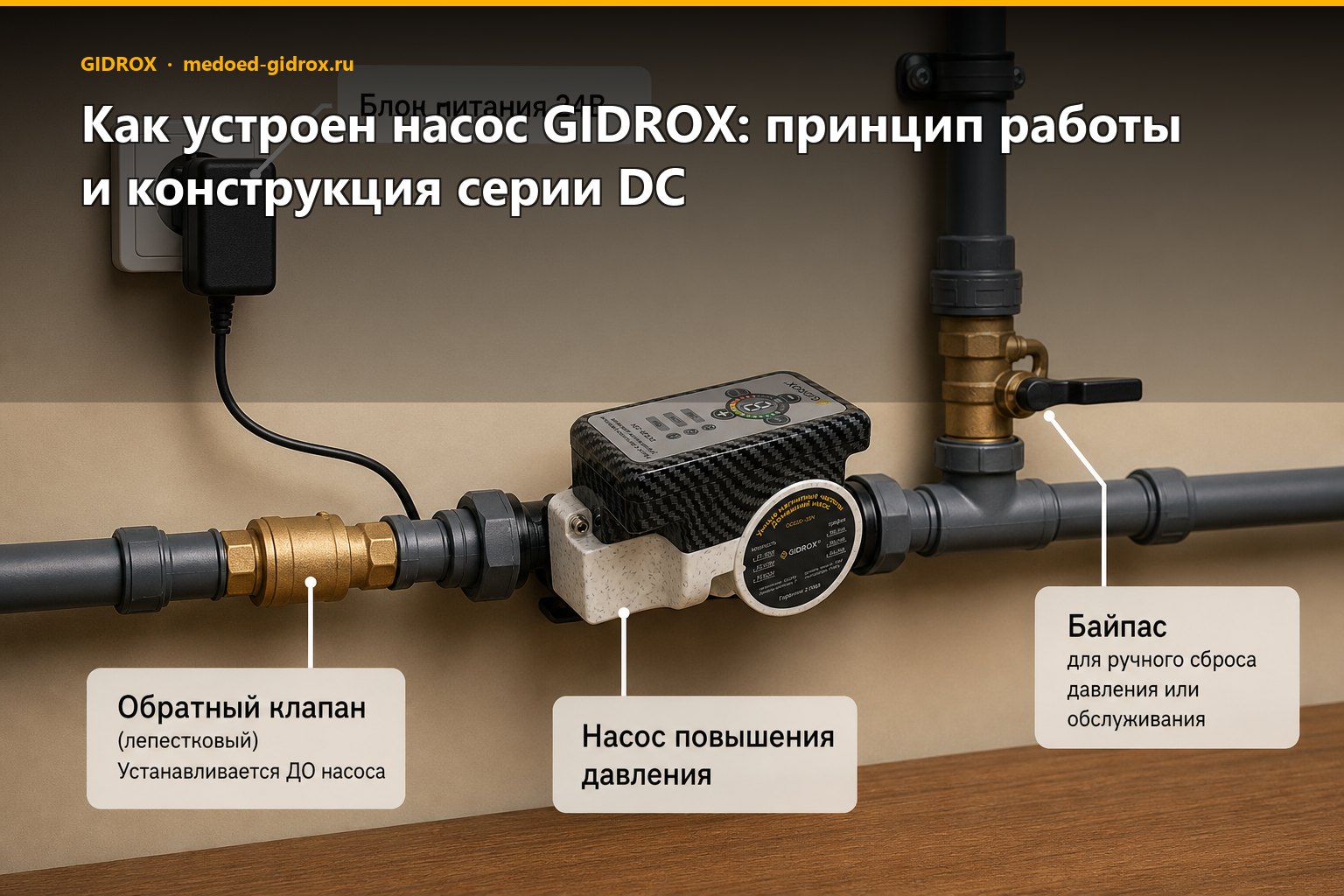

Как устроен насос GIDROX: принцип работы и конструкция серии DC

Почему насос включается сам при открытии крана, зачем нужен блок питания 24В и куда ставить обратный клапан — отвечаем о конструкции серии DC.

Принцип работы: вихревой насос в бытовом корпусе

В основе всех моделей серии DC лежит вихревой насос. Ротор с лопастями вращается внутри камеры, создаёт разрежение на входе: вода засасывается и под давлением выталкивается на выход.

Мотор герметично встроен в корпус и охлаждается перекачиваемой водой. Без воды он перегревается за несколько минут. Не включайте насос, если система не заполнена — это главная причина гибели мотора в первые дни после монтажа.

Датчик протока: как насос понимает, что кран открыт

Самый частый вопрос: «Почему насос включается сам и выключается при закрытии крана?» Многие предполагают, что внутри стоит реле давления. Это не так.

В моделях с буквой N (DC15-18-N, DC20-25-N, DCG15-20N, DCG20-25N) установлен датчик протока. Он фиксирует движение воды через корпус. Кран открыт — поток пошёл — насос запустился. Кран закрыт — поток остановился — через несколько секунд насос выключился.

Реле давления — это стандарт для насосных станций с гидроаккумулятором. В GIDROX серии DC стоит датчик протока: он реагирует на движение воды, а не на падение давления. Поэтому гидроаккумулятор для работы автоматики не нужен.

Модель DC20-20 не имеет суффикса N — она запускается вручную или через внешний таймер. Это удобно для постоянной циркуляции, где автоматика по протоку не нужна.

Питание 24В: зачем блок питания и нет ли потерь мощности

Все насосы серии DC работают от 24 В постоянного тока. В комплект входит блок питания, который принимает напряжение 110–240 В из обычной розетки и выдаёт 24 В DC на насос.

Зачем такая схема:

• Мотор на постоянном токе работает тише при низких оборотах.
• Напряжение 24 В безопаснее рядом с водой.
• Не требует заземления — актуально для дач и старых домов без нормального PE-провода.

На производительности это не отражается. Серия DC15 выдаёт 96 Вт и 35 л/мин, серия DC20 — до 120 Вт и 45 л/мин. Потери в адаптере минимальны.

Корпус: чугун или латунь

Материал корпуса выбирают под температуру воды и её жёсткость.

• Чугун HT200 — модели DC15-15, DC15-18-N, DC20-20, DC20-25-N. Для холодной воды; при постоянном контакте с горячей и жёсткой водой ресурс ниже, чем у латуни.
• Латунь — модели DC15-18-BN, DC20-25-BN, DCG15-20N, DCG20-25N. Для горячей воды до +90°C, жёсткой воды и влажных помещений.

Серия DCG дополнительно имеет степень защиты IP67: корпус выдерживает кратковременное погружение. Актуально для котельных, подвалов и сырых технических помещений.

Все модели серии DC: расшифровка названий и характеристики

Название модели содержит всю техническую информацию. Например, DC20-25-BN: диаметр патрубка G1", напор 25 м, латунный корпус, датчик протока.

Режимы работы: когда можно 24/7, а когда нет

Именно здесь чаще всего допускают ошибку и сжигают мотор за первые недели.

Авто-1: основной бытовой режим

Насос запускается при открытии крана, работает пока идёт поток. Режим рассчитан на круглосуточную нагрузку: вода через корпус постоянно обновляется, перегрева нет.

Авто-2: с закрытой системой

Насос продолжает работать даже при закрытых кранах. Вода в корпусе не обновляется и нагревается. Безопасный лимит — не более 2 часов подряд. После этого нужен перерыв с открытым потоком.

Ручной режим: постоянная циркуляция

Насос работает непрерывно вне зависимости от кранов. Подходит для тёплого пола и контура ГВС, где вода движется постоянно и через корпус идёт постоянный проток.

Обратный клапан: главная ошибка при монтаже

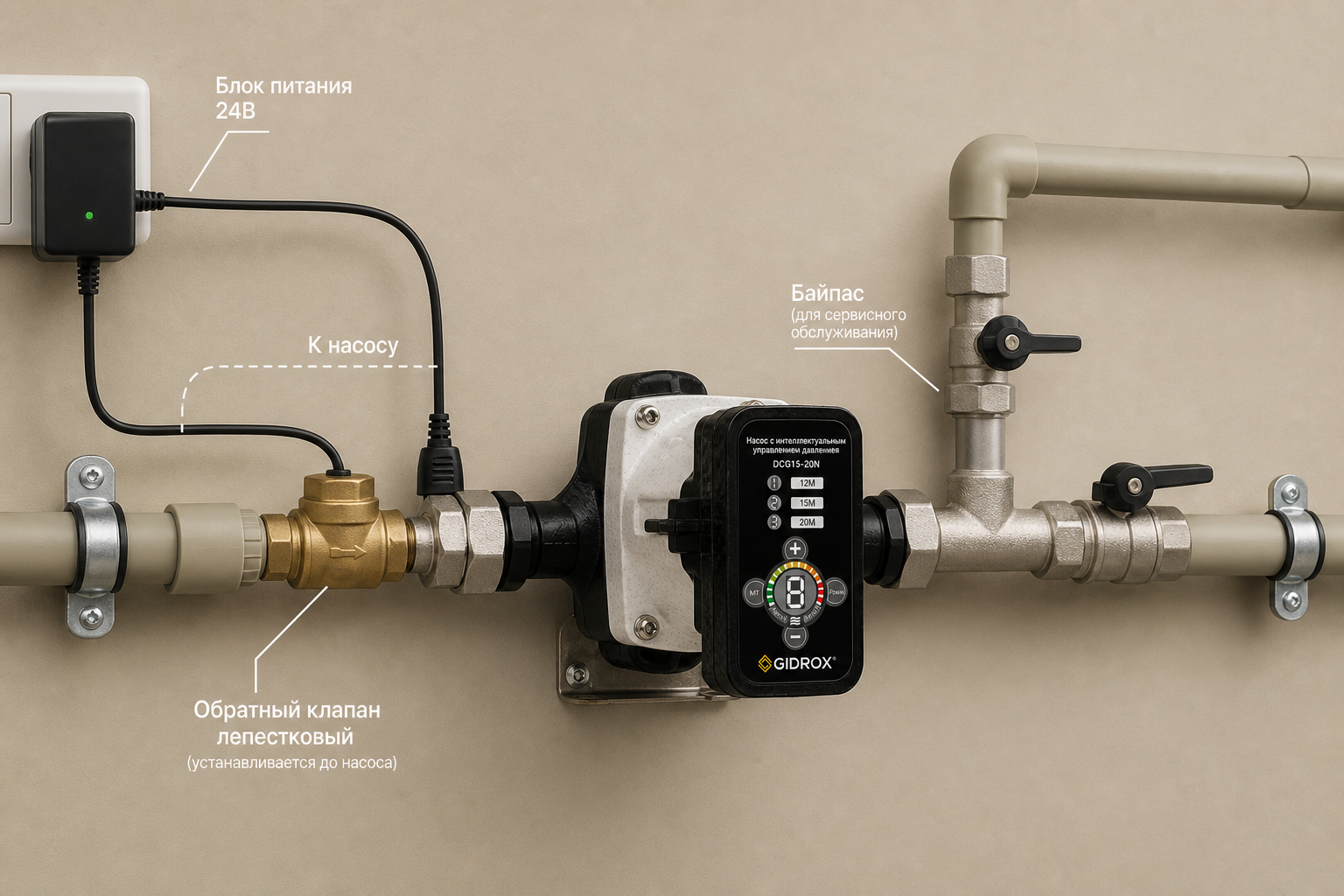

Обратный клапан (Wikipedia) ставится до насоса по ходу воды, на горизонтальном участке трубы. Его задача — не дать воде уходить обратно в магистраль при выключении насоса.

Частые ошибки при монтаже:

• Клапан после насоса — при выключении вода возвращается и создаёт гидроудары.
• Лепестковый клапан на вертикальном участке — под весом воды не держит.
• Пружинный клапан вместо лепесткового без причины — на горизонтальном участке лепестковый надёжнее.

Правило: лепестковый клапан на горизонтальный участок до насоса. Пружинный — только если горизонтального участка нет совсем.

Подробнее о монтаже в автономной системе с нуля — в материале водопровод в бане: пошаговый монтаж от холодной трубы.

Частые вопросы перед покупкой

Насос не включается при открытии крана — почему?

Датчик протока срабатывает только при достаточном потоке. Если давление в магистрали нулевое или кран открыт совсем чуть-чуть — датчик не фиксирует движения воды. Убедитесь, что через насос реально идёт поток, и проверьте, что насос находится в режиме Авто-1, а не выключен.

Можно ли подключить к горячей воде?

Чугунные модели рассчитаны до +90°C по паспорту. Для постоянной работы с горячей или жёсткой водой надёжнее брать латунные модели с суффиксом BN: латунь лучше переносит тепловые расширения и не корродирует в жёсткой воде.

Нужен ли гидроаккумулятор?

С датчиком протока — нет. Насос сам включается и выключается по движению воды. Как работает такая схема — в материале водоснабжение из скважины без гидроаккумулятора.

Насос шумит — это нормально?

Производитель заявляет 35 дБ. На практике жёсткое крепление к трубе передаёт вибрацию в систему и шум воспринимается громче. Решение простое: гибкие шланговые вставки между насосом и трубой снимают большую часть вибрации.

Подходит ли для отопления и тёплого пола?

Насос работает с водой до +90°C и выдерживает круглосуточный режим. Для тёплого пола и дополнительной циркуляции в контуре отопления подходит. Если нужен основной насос для новой отопительной системы — лучше смотреть на специализированные циркуляционники: у них есть управление скоростью и защита котла, которых в серии DC нет.

Чем DC15-15 отличается от DC15-18-N?

С июля 2026 года характеристики одинаковые: 96 Вт, напор 18 м, расход 35 л/мин, датчик протока. Единственная разница — гарантия: DC15-15J мес.яца. Подробный разбор — в статье DC15-15 и DC15-18-N: в чём разница и какую выбрать.
