Как развести воду в бане: рабочая схема без ошибок

Полбани в посёлке размораживает по одной и той же причине: труба лежит без уклона к сливу. Показываем рабочую схему разводки воды в бане, от ввода до крана в мойке.

Почему баню размораживает чаще, чем дом

Баню топят не каждый день, и вода в трубах между визитами стоит неделями при минусовой температуре. Если участок спрятан в стене без уклона, в нижней точке остаётся 200-300 мл воды, которая превращается в лёд и рвёт фитинг или сам полипропилен. В жилом доме отопление держит плюс постоянно, поэтому там такой ошибки почти не бывает.

Логика подготовки бани к холодам та же, что при консервации скважины на даче: система должна уходить в морозы полностью пустой. Пошаговый алгоритм разобрали в статье про консервацию трубопровода на даче, для бани он подходит почти без изменений.

Три схемы подачи воды в баню

Выбор схемы зависит от источника воды и от того, что стоит в самой бане: только мойка с ковшом или полноценный душ с разбором сразу на два-три крана.

Гидроаккумулятор (Wikipedia) в схеме со скважиной сглаживает частые пуски насоса и держит давление воды в сети более ровным, без рывков при открытии крана.

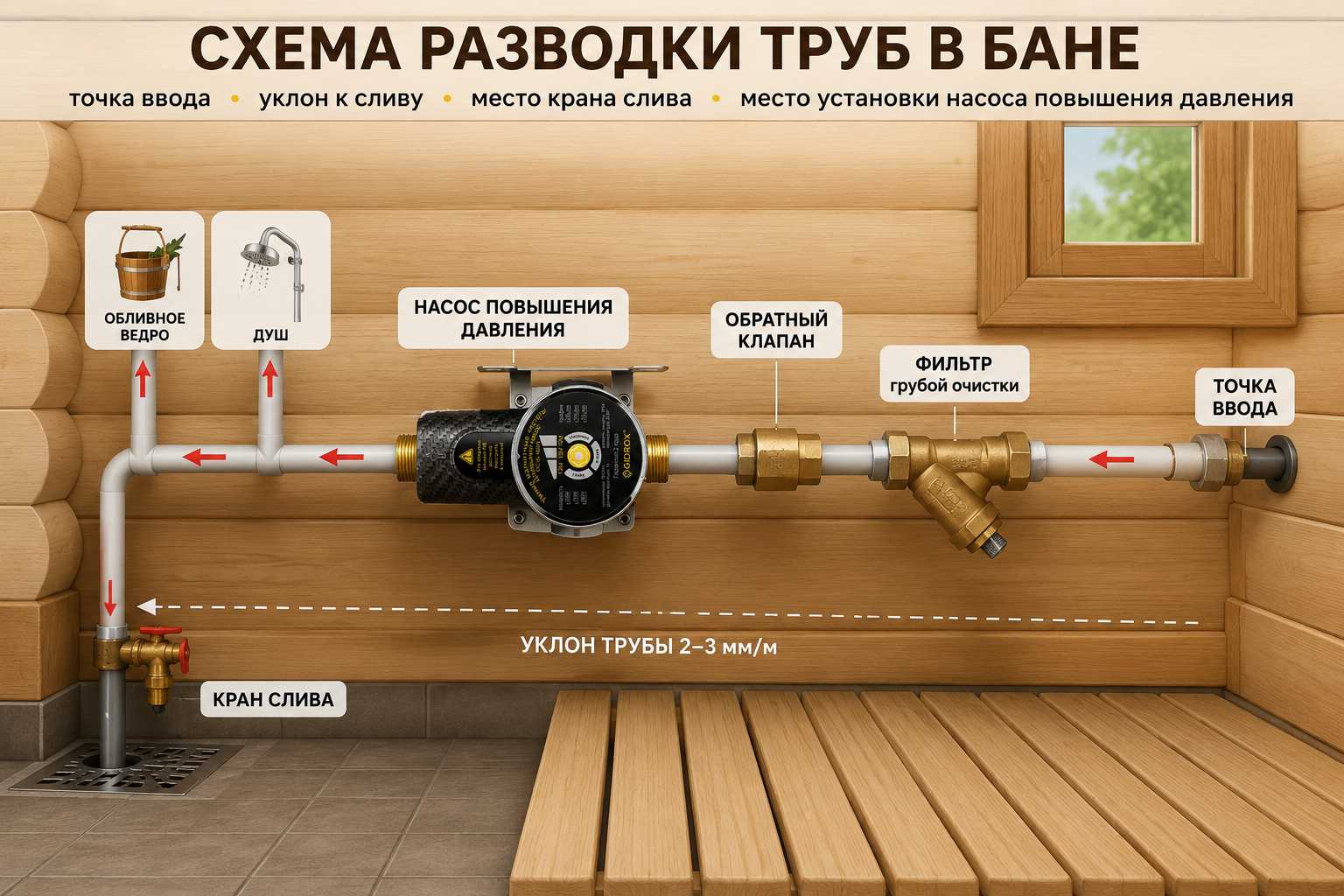

Как развести трубы по бане: порядок работ

Порядок один и тот же для сруба, каркасника и бани из блока, разница только в способе крепления труб к стене.

1. Ввод трубы через утеплённый короб или подвал, ниже глубины промерзания грунта.
2. Разводка по мойке и предбаннику отдельными ветками, с краном перекрытия на каждой.
3. Уклон 2-3 мм на метр в сторону нижней точки, без провисов и "карманов".
4. Кран слива в самой нижней точке системы.
5. Утепление трубы на открытых участках, при необходимости греющий кабель.

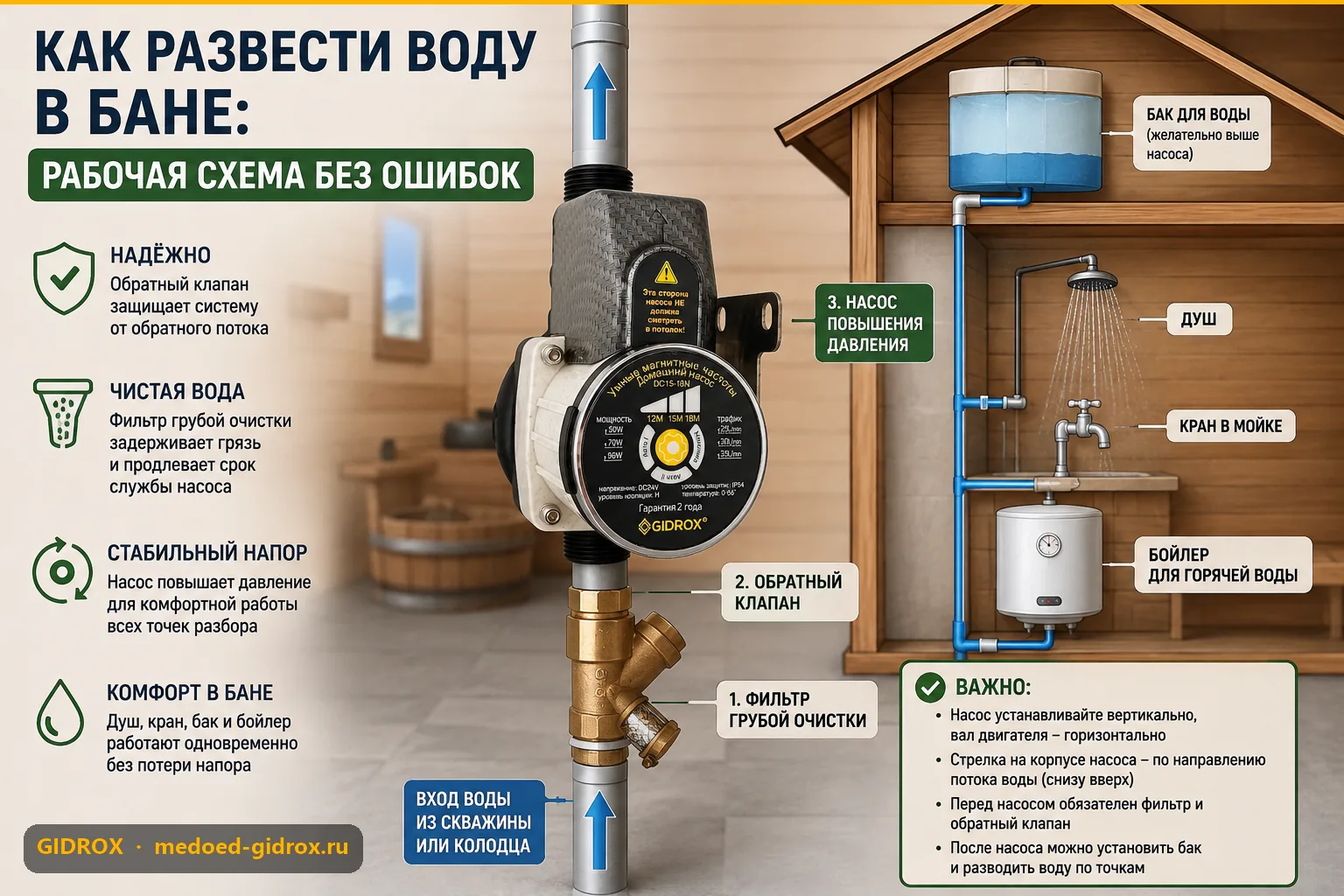

Когда в бане нужен насос повышения давления

Если при открытии второго крана напор в душе почти пропадает, это не поломка, а обычная физика системы с ограниченным сечением трубы. Механику подробно разобрали в статье почему падает давление при открытии двух кранов.

В бане это особенно заметно при подаче из бака самотёком: там низкое давление воды от природы, и душ превращается в тонкую струйку, стоит открыть кран в мойке. Насос повышения давления в такой ситуации закрывает вопрос без переделки всей системы водоснабжения.

Отдельный момент: безопасность. В мойке и парной постоянная влажность, и насос на 220В в этой зоне по правилам требует отдельного контура заземления и УЗО. Насос на 24В, например на Wildberries, получает питание через понижающий блок 100-240В в сухом помещении, а до самого насоса идёт уже безопасное низкое напряжение.

Обратный клапан (Wikipedia) на подаче к насосу ставят до насоса, на горизонтальном участке трубы, а не на выходе. Лепестковый клапан в такой позиции держит столб воды, пружинный берут только если горизонтального участка попросту нет.

Частые вопросы о разводке бани

Какой диаметр трубы ставить в бане?

На отвод к мойке и предбаннику хватает 20 мм (¾"). Если планируются душ и умывальник одновременно, магистраль лучше завести на 25-32 мм, иначе давление воды на дальней точке просядет в момент пикового разбора.

Нужно ли утеплять трубу, если топим баню раз в неделю?

Да, но утепление не спасает при минус 15-20°C несколько суток подряд. Надёжнее сливать систему после каждой протопки: пустая труба морозу не по зубам.

Можно ли обойтись без водопровода и возить воду флягами?

Для бани с одним ковшом и тазом хватит. Как только в проекте появляется душ, без стабильного давления воды не обойтись, а фляга такого давления физически не даёт.

Куда ставить насос: в предбанник или прямо в мойку?

Насос и любая электрика должны стоять в сухом помещении, идеально в техническом шкафу предбанника. В мойку и парную их выносить не стоит: там неизбежны прямые брызги и высокая влажность, а сухое помещение проще и безопаснее для обслуживания и подключения кабеля.

После сборки системы проверьте резьбовые соединения на подтекание. Даже одна капля в минуту на стыке через месяц превращается в заметную лужу, посчитали точную цифру в статье 1 капля в минуту: сколько это литров в сутки.
