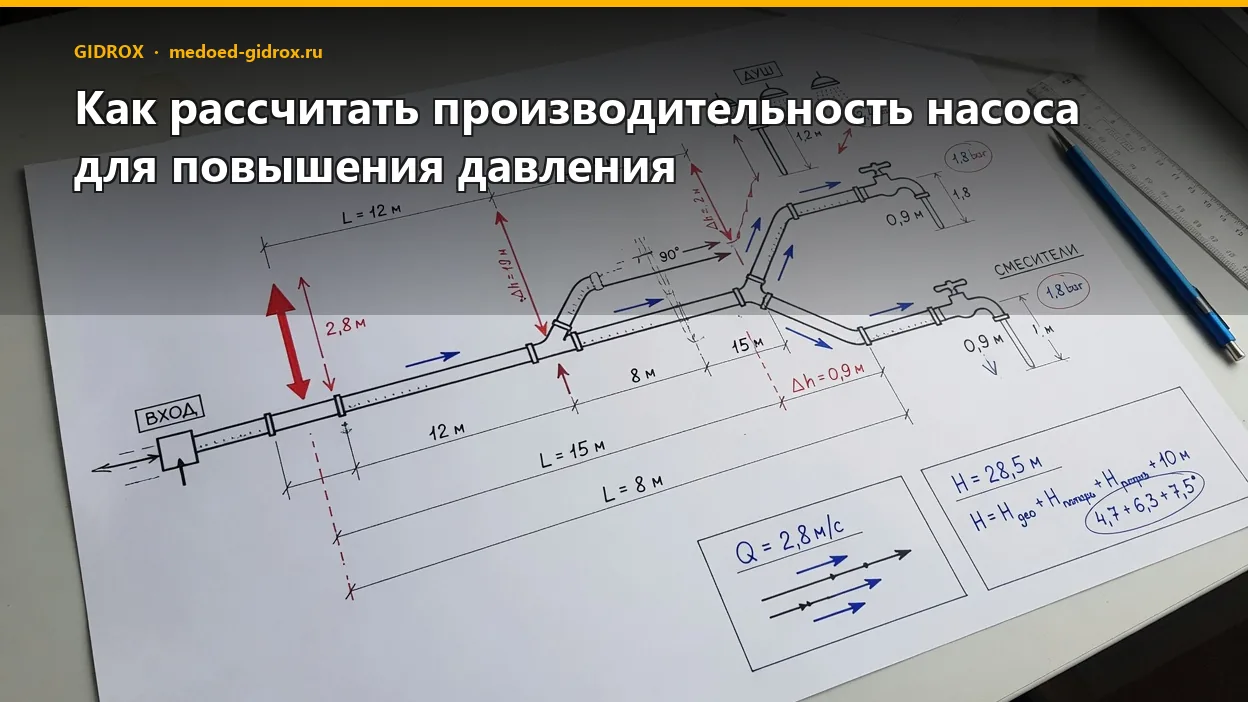

Как рассчитать производительность насоса для повышения давления: формулы и примеры
Слабый напор в кране — распространённая проблема в квартирах и частных домах. Правильный расчёт производительности насоса для повышения давления поможет выбрать оборудование без переплат и с гарантией результата.
Зачем вообще считать производительность?
Многие покупают насос «на глаз», ориентируясь только на цену или внешний вид. В итоге либо воды не хватает на два смесителя одновременно, либо агрегат гоняет вхолостую и быстро выходит из строя. Грамотный расчёт позволяет определить два ключевых параметра: расход (сколько литров в минуту нужно прокачать) и напор (на какую высоту и через какое сопротивление труб нужно поднять воду).
Подробнее о выборе и монтаже оборудования читайте в статье насос для повышения давления в частном доме: выбор и монтаж.
Основные формулы расчёта
Расчёт необходимого расхода
Расход определяется суммарным потреблением всех водоразборных точек, которые могут работать одновременно. Используйте формулу:
Q = n × q
Где:
- Q — суммарный расход, л/мин;
- n — количество одновременно работающих точек водоразбора;
- q — расход одной точки, л/мин.
Ориентировочный расход типовых точек:
| Точка водоразбора | Расход, л/мин |
|---|---|
| Смеситель (кухня, ванная) | 8–12 |
| Душевая кабина | 10–14 |
| Унитаз (бачок) | 6–8 |
| Стиральная машина | 8–10 |
| Садовый шланг (полив) | 12–20 |
Пример: В доме одновременно работают два смесителя (10 л/мин каждый) и душ (12 л/мин). Итого: Q = 10 + 10 + 12 = 32 л/мин.

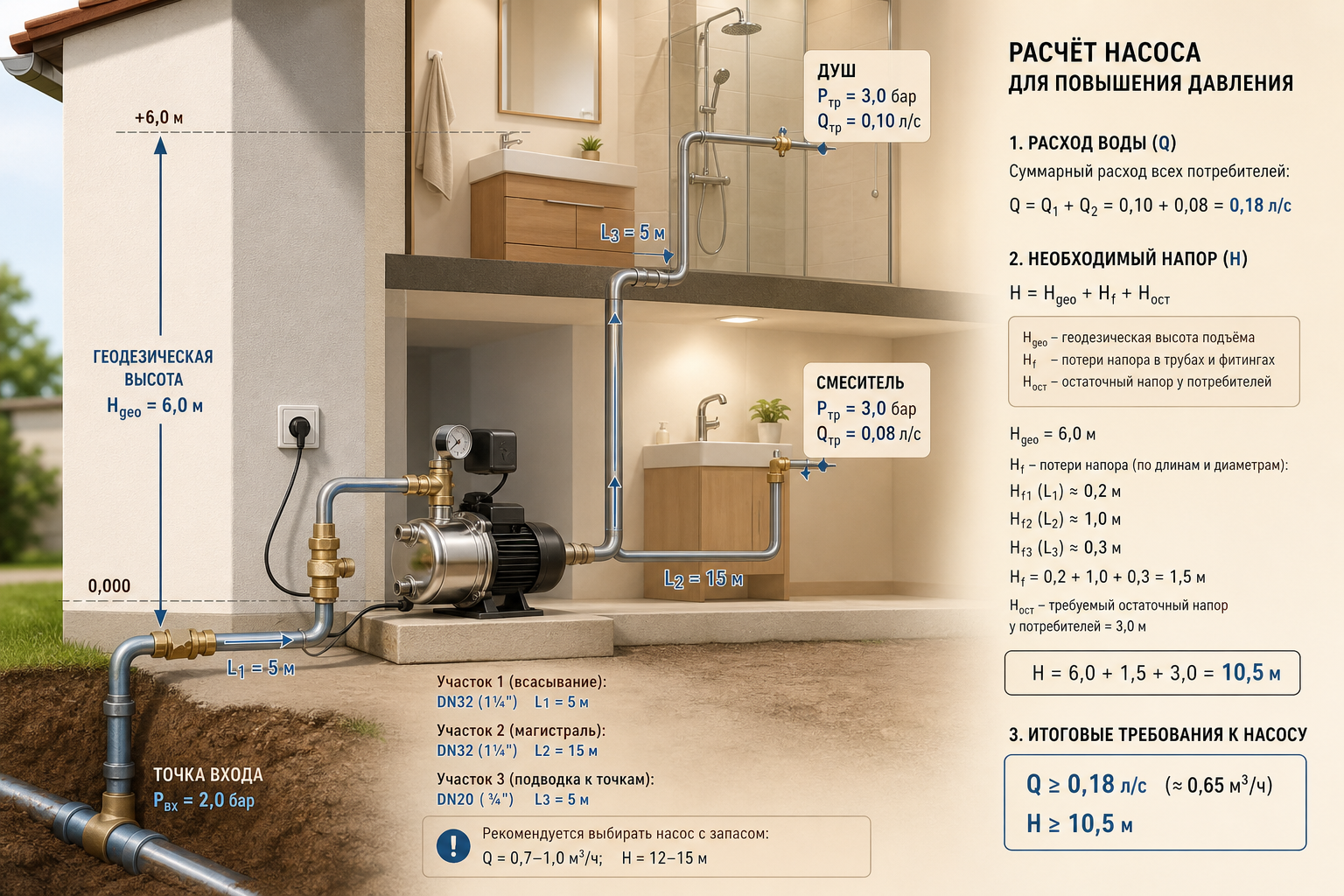

Расчёт необходимого напора
Напор насоса должен компенсировать потери в трубопроводе (Wikipedia) и обеспечить нужное давление у потребителей. Упрощённая формула:
H = H_геод + H_потери + H_мин
- H_геод — геодезическая высота подъёма (разница отметок между насосом и самой высокой точкой разбора), м;
- H_потери — гидравлические потери в трубах (принимается 1–2 м на каждые 10 м длины трубы);
- H_мин — минимально необходимый напор у прибора (обычно 5–10 м вод. ст., что соответствует 0,5–1 бар).
Пример: Высота подъёма — 5 м, длина труб — 20 м (потери ≈ 3 м), минимальный напор у прибора — 10 м. Итого: H = 5 + 3 + 10 = 18 м.
Технический факт: 1 бар давления приблизительно равен 10 метрам водяного столба. Для нормальной работы большинства бытовых приборов достаточно 1,5–3 бар (15–30 м). Если давление в водопроводе (Wikipedia) уже составляет 1 бар, насосу нужно добавить лишь недостающие метры напора — не покупайте заведомо мощное оборудование с запасом втрое.
Как выбрать насос по результатам расчёта
После расчёта у вас есть два числа — нужный расход и нужный напор. Сравните их с характеристиками доступных моделей. Для большинства бытовых задач вполне достаточно компактного насоса (Wikipedia) с параметрами в диапазоне 30–50 л/мин и напором 15–25 м.
Именно в этот диапазон попадают насосы GIDROX. Серия DC15 обеспечивает расход 35 л/мин и напор 15–20 м при мощности всего 96 Вт, серия DC20 — 45 л/мин и напор 20–25 м при мощности 120 Вт. Оба варианта работают от 24В постоянного тока через стандартный блок питания 110–240В, то есть подключаются к обычной розетке без специального заземления и дополнительной проводки.
Корпус из чугуна HT200 подходит для холодного водоснабжения (Wikipedia), а латунный вариант рассчитан на горячую и жёсткую воду. Модели с буквой N в артикуле оснащены датчиком потока: насос запускается автоматически при открытии любого крана и выключается, когда вода перестаёт течь.
Ознакомиться с актуальным ассортиментом и ценами можно на странице насосы GIDROX на Ozon.
Практические советы по установке
Даже правильно подобранный насос не даст ожидаемого эффекта при ошибках монтажа. Перед установкой проверьте следующее:
- На входе в насос установите сетчатый фильтр для воды (Wikipedia) — это защитит рабочее колесо от механических частиц.
- На выходе смонтируйте обратный клапан (Wikipedia) — он предотвращает опустошение системы при остановке насоса.
- Если в системе есть перепады давления, рассмотрите установку гидроаккумулятора (Wikipedia) — он сглаживает гидроудары и снижает количество включений насоса.
- Для контроля параметров системы установите манометр (Wikipedia) на выходном патрубке.
- Обеспечьте прямые участки трубы не менее 5 диаметров до и после насоса — это снизит турбулентность и потери напора.
О типичных ошибках при монтаже читайте в материале топ ошибок при выборе и установке насоса для повышения давления.
Итог: алгоритм расчёта за три шага
- Определите расход — сложите потребление всех точек водоразбора, которые могут работать одновременно.
- Рассчитайте напор — прибавьте к высоте подъёма потери в трубах и минимальный рабочий напор у приборов.
- Выберите насос с характеристиками, которые покрывают полученные значения расхода и напора с небольшим запасом 10–15%.
Если ваши расчёты дают расход до 45 л/мин и напор до 25 м — это типичная бытовая задача, с которой насосы серий GIDROX DC15 и DC20 справляются в штатном режиме. Подробнее об особенностях насосов на 24В читайте в статье насос повышения давления 24В: особенности и применение.
