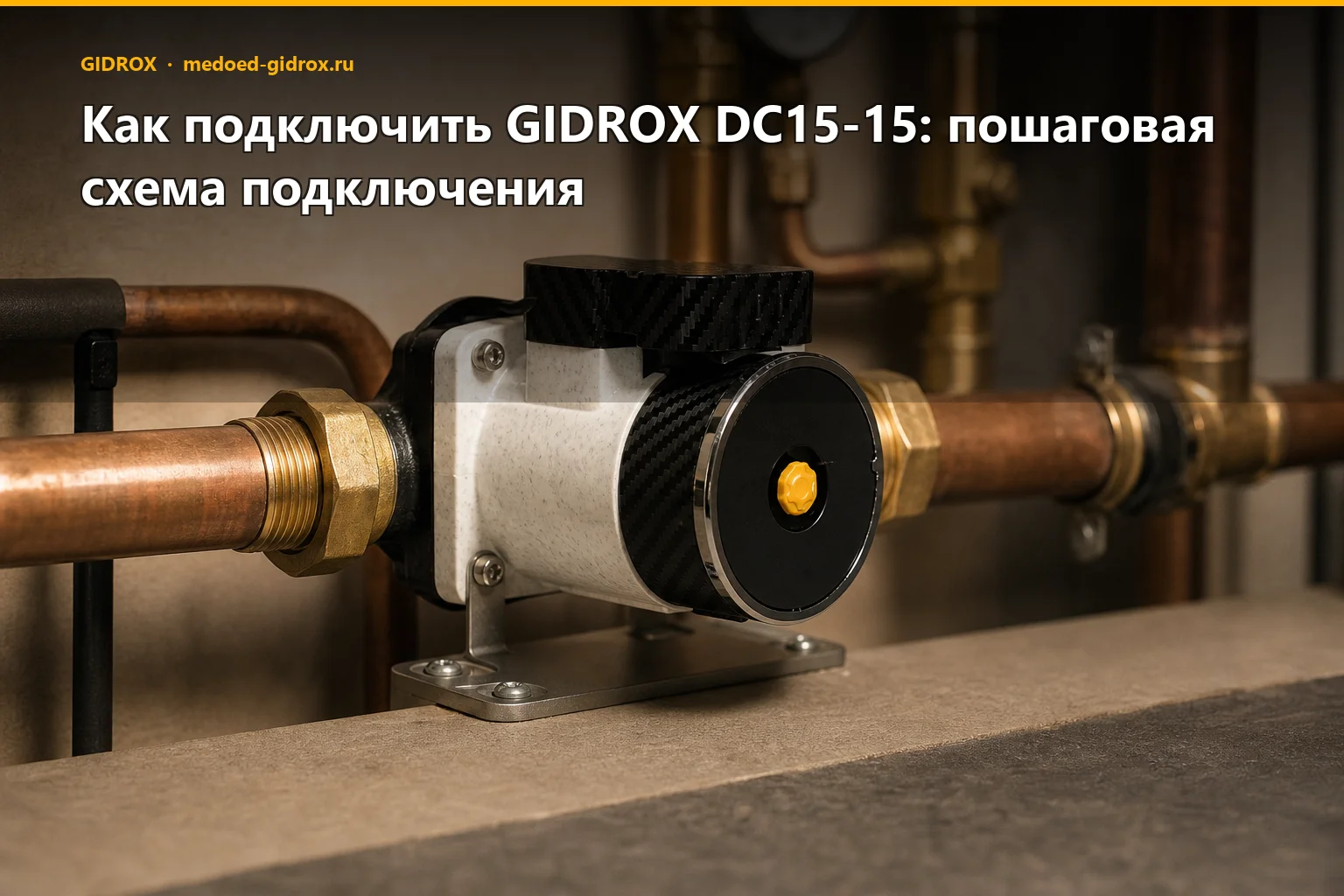

Как подключить GIDROX DC15-15: пошаговая схема

Давление в водопроводе упало до 0,8–1,2 бар — душ еле течёт, стиральная машина выдаёт ошибку. Насос GIDROX DC15-15 решает эту проблему за 30 минут, если правильно собрать схему с первого раза.

Что из себя представляет DC15-15

Технические характеристики GIDROX DC15-15

Основные характеристики модели DC15-15 приведены в таблице ниже.

Насос комплектуется отдельным адаптером питания (100–240 В AC → 24 В DC, ток 4 А) — это ровно тот ток, который нужен для мощности 96 Вт при напряжении 24 В (96 / 24 = 4 А). Блок питания рассчитан на полную мощность насоса с запасом на пусковые токи.

DC15-15 — начальная модель линейки GIDROX для повышения давления в бытовом водопроводе. Работает от постоянного тока 24В: насос подключается не напрямую к сети 220В, а через блок питания 220В→24В, который идёт в комплекте. Мотор на постоянном токе тише обычного, потребляет меньше и не создаёт помех в сети.

• Напряжение питания — 24В DC (через блок 220В→24В из комплекта)
• Производительность — до 35 л/мин
• Напор — до 18 м
• Уровень шума — ~35 дБ (тихий, но не беззвучный)
• Гарантия — 12 месяцев

Если объекту нужен напор выше или производительность больше, смотрите старшие модели: DC15-18-N, DC15-18-BN, DC20-20, DC20-25-N, DC20-25-BN, DCG15-20N, DCG20-25N — все представлены в каталоге насосы GIDROX.

Что понадобится для монтажа

Подготовьте всё до перекрытия стояка — переделывать разводку из-за одного забытого фитинга неудобно.

• Насос GIDROX DC15-15 с блоком питания 220В→24В (в комплекте)
• Обратный клапан — резьба 1/2" или 3/4" под вашу трубу
• Два шаровых крана — до и после насоса, для обслуживания без слива системы
• Гибкие подводки или отрезки металлопластиковой трубы для обвязки
• ФУМ-лента или нить Тангит для герметизации резьбовых соединений
• Розетка 220В с заземлением рядом с местом установки
• Рожковые ключи 22×27 мм для фитингов 1/2" и 3/4"

Пошаговая схема подключения DC15-15

Схема монтажа линейная: труба → обратный клапан → насос → потребитель.

Шаг 1. Установка обратного клапана

Обратный клапан монтируется строго до насоса — на входе. Он не даёт воде стекать обратно в магистраль при выключенном насосе и защищает систему от ложных срабатываний. Клапан после насоса — распространённая ошибка: насос начинает «гонять» воздушную пробку и не выходит на рабочий режим.

Перекройте стояк, слейте воду из участка. Вкрутите клапан с ФУМ-лентой (3–4 оборота по резьбе), затяните ключом — не от руки. Стрелка на корпусе клапана должна смотреть в сторону насоса.

Шаг 2. Монтаж насоса

Насос устанавливается горизонтально или вертикально — обе ориентации допустимы. Крепите на кронштейн или хомуты, чтобы корпус не вибрировал на трубе. Резьба насоса 1/2" — если разводка 3/4", накрутите фитинги-переходники. Подключите входную линию (от обратного клапана) и выходную (к потребителю). Шаровые краны до и после позволят снять насос для обслуживания, не сливая всю систему.

Шаг 3. Подключение блока питания 220В→24В

Блок питания подключается к сети 220В через розетку с заземлением. DC-разъём от блока подключается к насосу — полярность фиксированная, несимметричный разъём не даст перепутать. Провод от блока до насоса — до 2 м; удлинять его без расчёта сечения не стоит: падение напряжения снизит мощность.

Не подключайте насос напрямую к 220В. DC15-15 — 24-вольтовый насос постоянного тока. Прямое подключение к переменной сети выведет его из строя немедленно.

Шаг 4. Заполнение системы и первый запуск

Откройте стояк, дайте воде заполнить насос. Подайте питание на блок. Откройте кран на треть оборота — насос запустится в течение 2–3 секунд. Закройте кран — насос остановится через 5–10 секунд. Если насос не запускается: проверьте шаровой кран на входе и наличие воздуха в корпусе. Слегка ослабьте выходной фитинг, стравите воздух, повторите запуск.

Сравнение моделей GIDROX: когда DC15-15 не хватит

DC15-15 справляется в квартире с 1–2 точками водоразбора. При нескольких одновременно работающих приборах или если нужен напор выше 18 м — берите старшую модель.

Полные характеристики и цены — в каталоге насосы GIDROX.

Типичные ошибки при монтаже

Большинство проблем при первом запуске — следствие одной из нескольких типовых ошибок.

• Обратный клапан поставлен после насоса — насос включается и тут же отключается, не набрав давление. Переставьте клапан на вход.
• Воздух в корпусе насоса — насос гудит, воды нет. Стравите воздух через выходной штуцер.
• Слишком малый расход через кран — насос не запускается при тонкой струйке. Откройте кран сильнее.
• Розетка без заземления — блок питания работает, но есть риски при пробое изоляции. Используйте розетку с заземляющим контактом.
• Насос в закрытом коробе без вентиляции — при длительной работе перегревается. Оставьте зазор минимум 5 см со всех сторон.

Если давление в квартире не поднимается вообще — возможно, проблема в стояке или редукторе на входе. Подробнее читайте в статье слабый напор воды в квартире: что делать при ремонте.

Техника безопасности

Установка насоса повышения давления относится к работам на внутреннем водопроводе (Wikipedia) — всё выполняется на отключённой воде и обесточенной системе. Не включайте блок питания до заполнения насоса водой: сухой ход повреждает уплотнения ротора за несколько минут.

• Перекройте стояк до начала любых работ с трубами
• Не подавайте питание, пока система не заполнена водой
• Проверьте герметичность резьбовых соединений под давлением — визуально и рукой
• Не используйте удлинители без заземления для блока питания

Частые вопросы

Можно ли подключить DC15-15 напрямую к 220В, без блока питания?

Нет. DC15-15 — насос постоянного тока 24В. Подключение к 220В переменного тока немедленно выведет его из строя. Блок питания 220В→24В входит в комплект и является обязательным элементом схемы, а не опцией.

Насос работает, но не останавливается после закрытия крана — что не так?

Скорее всего, где-то в системе после насоса есть микроутечка: в смесителе, в бачке унитаза или в соединениях. Датчик протока держит насос включённым, пока чувствует движение воды — даже минимальное. Найдите и устраните утечку, и насос начнёт останавливаться корректно.

Насос нагревается при работе — это нормально?

При непрерывной работе более 30–40 минут корпус заметно теплеет — это штатный режим. Опасен перегрев при сухом ходе или заблокированном роторе. В обычном цикличном режиме (запуск при открытии крана, остановка при закрытии) насос работает в допустимом тепловом диапазоне неограниченно долго.
