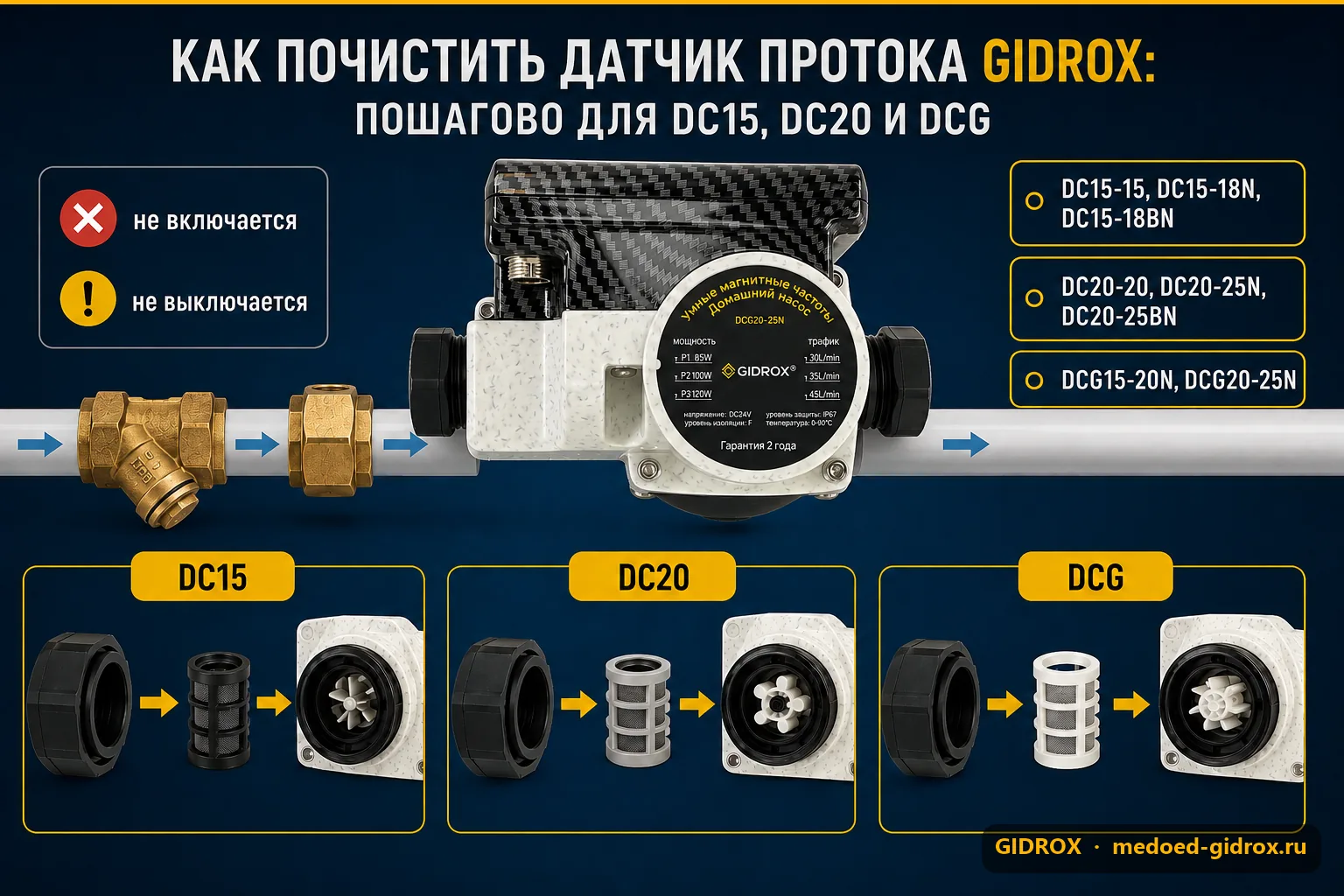

Как почистить датчик протока GIDROX: пошагово для DC15, DC20 и DCG

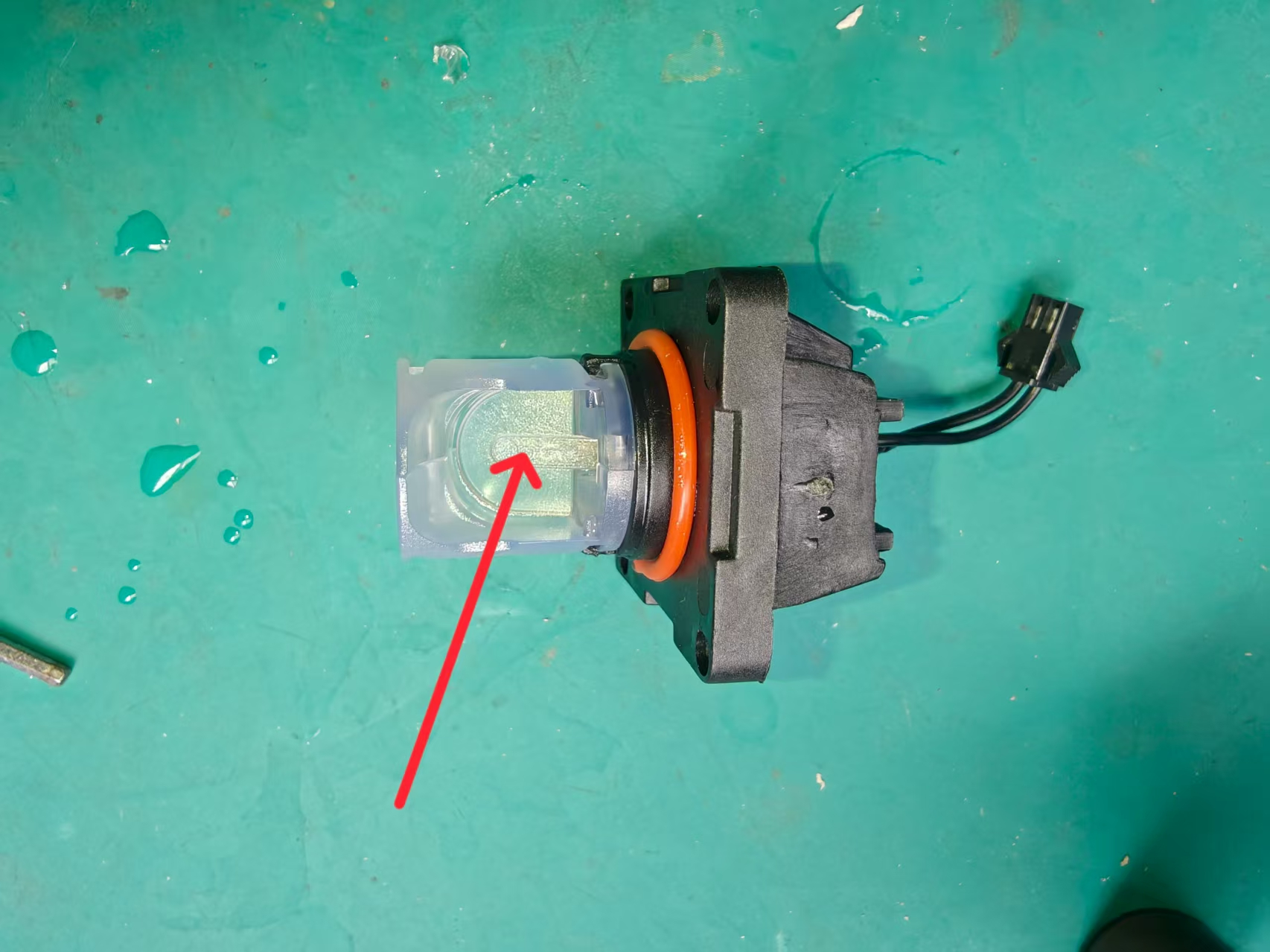

Датчик протока — это то, что включает насос GIDROX, когда вы открываете кран. Внутри него подвижная заслонка: пошла вода — заслонка отклонилась, насос запустился. Закрыли кран — заслонка вернулась, насос выключился. Кнопки включения у GIDROX нет, всё держится именно на этом узле.

Поэтому известковый налёт, песок или ржавчина на заслонке дают две характерные жалобы: насос не включается при открытии крана или, наоборот, не выключается после закрытия. Чистка датчика — то, что владелец может сделать сам, и ниже показано как, по реальным фото разборки.

Перед началом

• Отключите питание насоса от сети.
• Перекройте воду и стравите давление, открыв ближайший кран.
• Приготовьте отвёртку и мягкую ткань — налёт снимается без абразива и без химии.

Порядок разборки у трёх корпусов разный, поэтому найдите свою модель ниже. Круглый корпус G¾" — у моделей DC15-15, DC15-18N, DC15-18BN. Круглый корпус G1" — у DC20-20, DC20-25N, DC20-25BN. Квадратный корпус — у DCG15-20N, DCG20-25N.

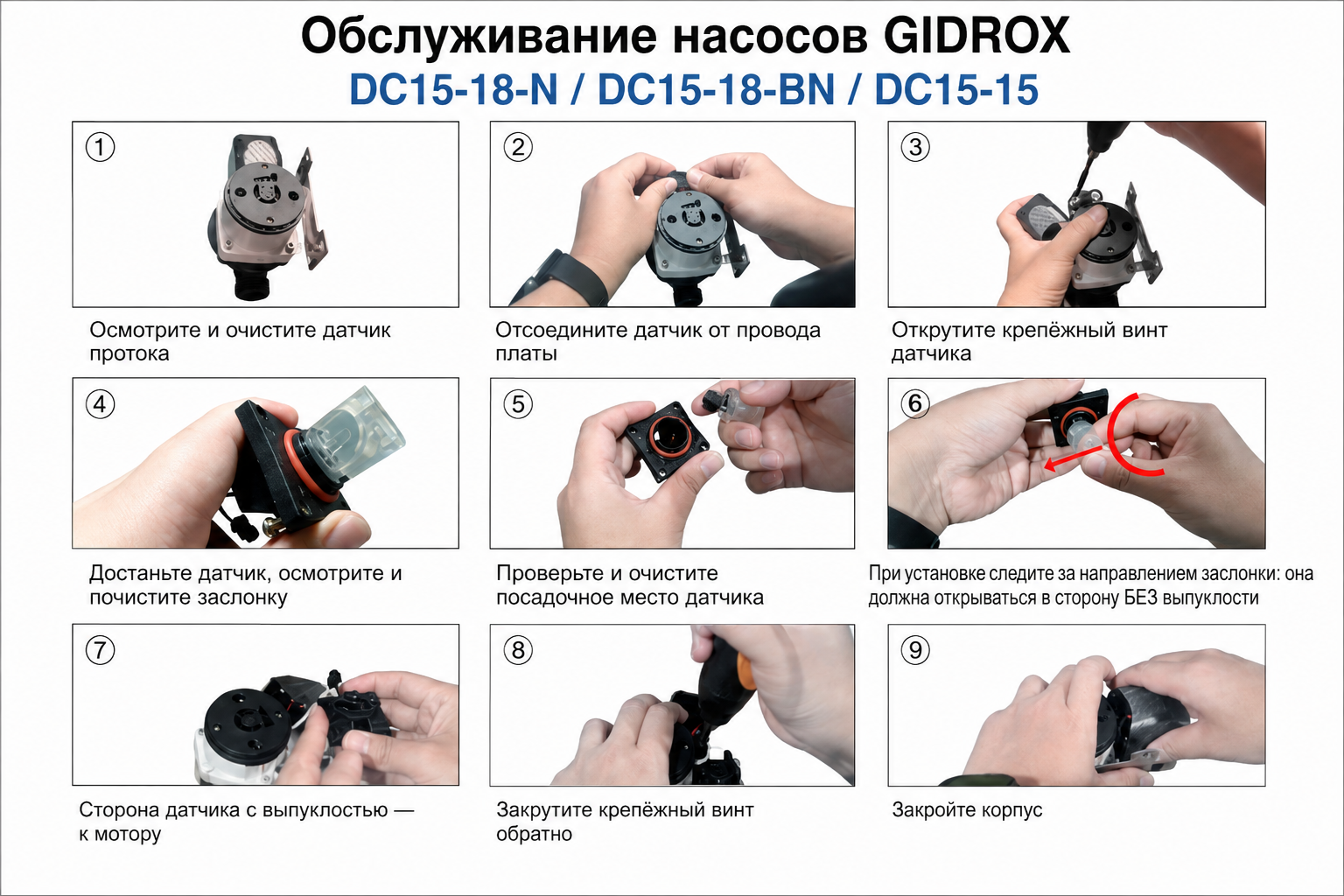

Круглый корпус G¾"

Модели: DC15-15, DC15-18N, DC15-18BN.

1. Осмотрите и очистите датчик протока.
2. Отсоедините датчик от провода платы.
3. Открутите крепёжный винт датчика.
4. Достаньте датчик, осмотрите и почистите заслонку.
5. Проверьте и очистите посадочное место датчика.
6. При установке следите за направлением заслонки: она должна открываться в сторону БЕЗ выпуклости.
7. Сторона датчика с выпуклостью — к мотору.
8. Закрутите крепёжный винт обратно.
9. Закройте корпус.

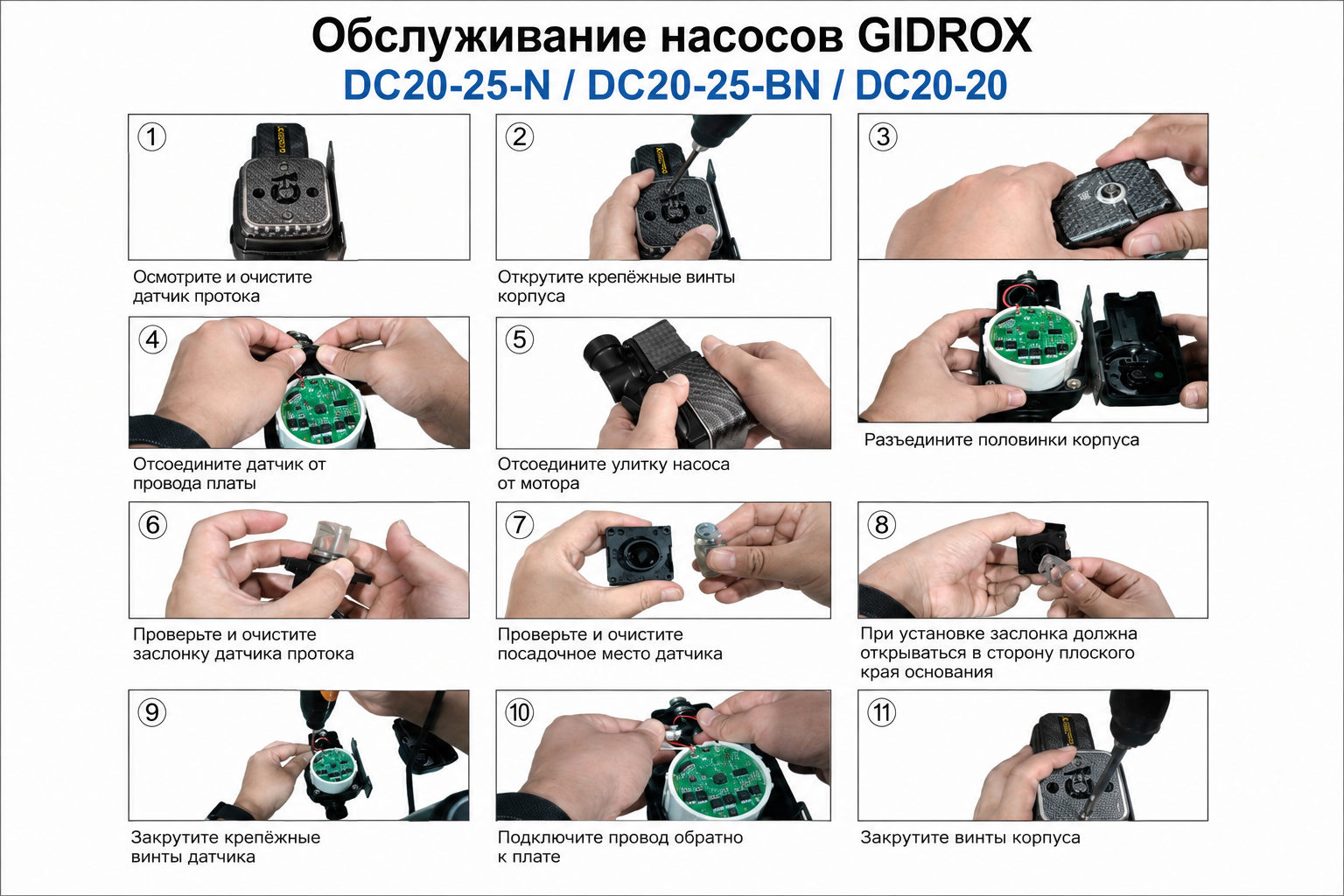

Круглый корпус G1"

Модели: DC20-20, DC20-25N, DC20-25BN.

1. Осмотрите и очистите датчик протока.
2. Открутите крепёжные винты корпуса.
3. Разъедините половинки корпуса.
4. Отсоедините датчик от провода платы.
5. Отсоедините улитку насоса от мотора.
6. Проверьте и очистите заслонку датчика протока.
7. Проверьте и очистите посадочное место датчика.
8. При установке заслонка должна открываться в сторону плоского края основания.
9. Закрутите крепёжные винты датчика.
10. Подключите провод обратно к плате.
11. Закрутите винты корпуса.

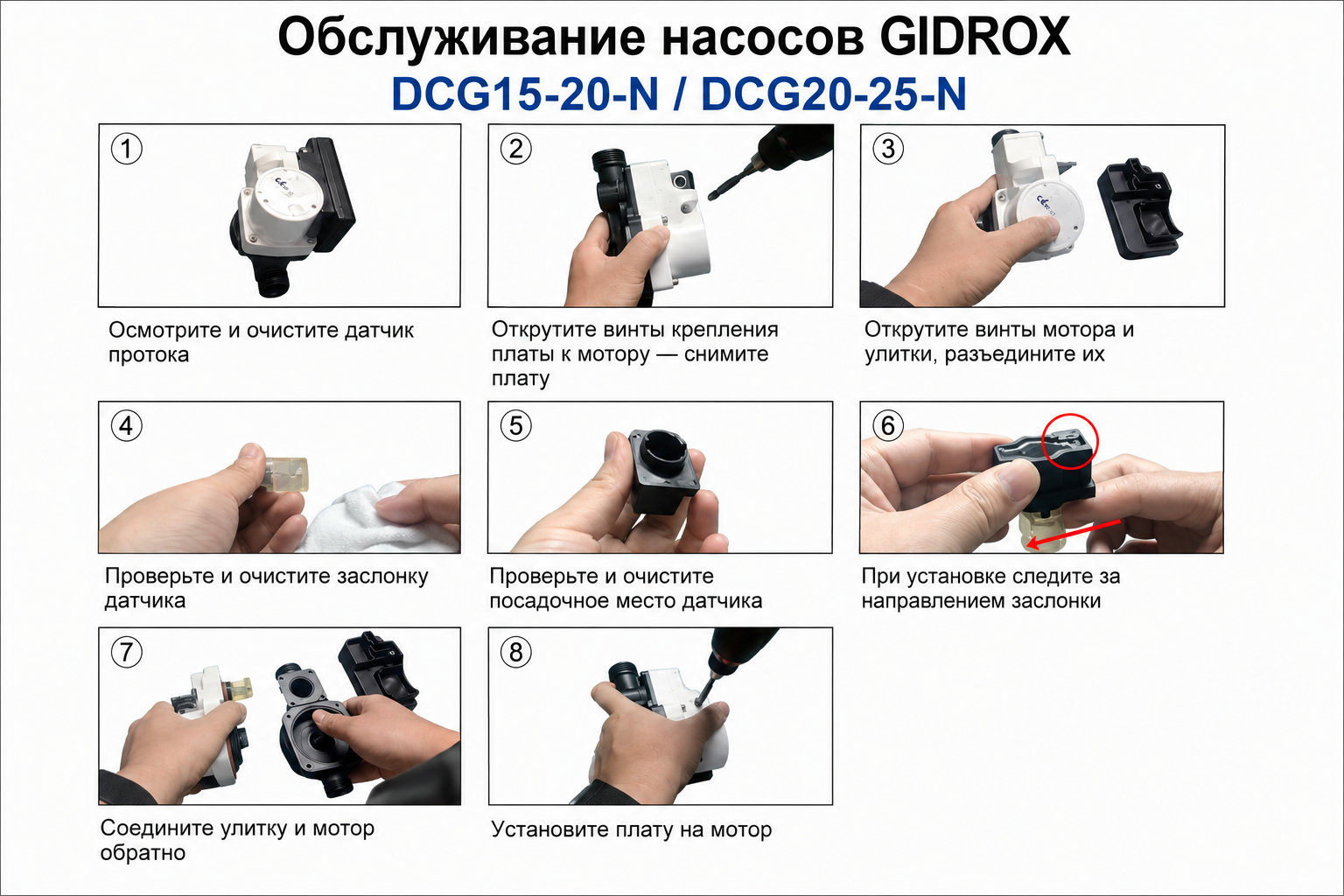

Квадратный корпус — серия DCG

Модели: DCG15-20N, DCG20-25N.

1. Осмотрите и очистите датчик протока.
2. Открутите винты крепления платы к мотору — снимите плату.
3. Открутите винты мотора и улитки, разъедините их.
4. Проверьте и очистите заслонку датчика.
5. Проверьте и очистите посадочное место датчика.
6. При установке следите за направлением заслонки.
7. Соедините улитку и мотор обратно.
8. Установите плату на мотор.

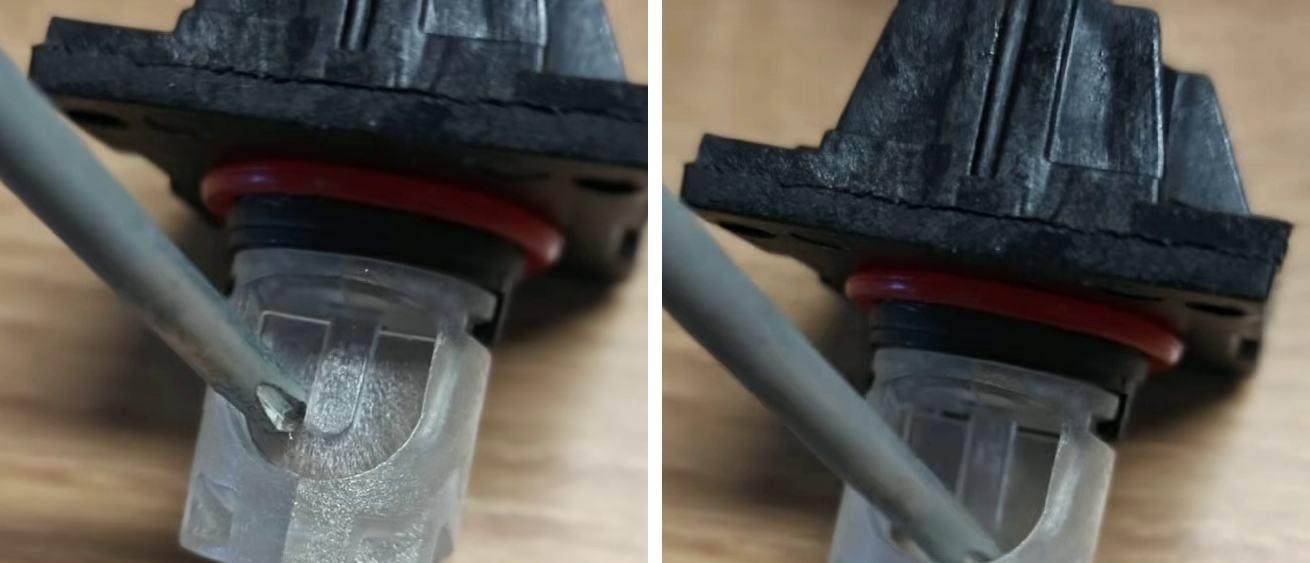

Как проверить, что заслонка ходит свободно

Сняв датчик, аккуратно нажмите на заслонку тонким предметом — например спицей или отвёрткой с узким жалом. Исправная заслонка отклоняется легко и сама возвращается в исходное положение.

Если она движется туго, залипает или не возвращается — на ней или в посадочном месте остался налёт. Промойте и проверьте ещё раз: именно от свободного хода зависит, включится насос при открытии крана или нет.

Главное правило: направление заслонки

Это единственный шаг, где ошибка сразу видна по работе насоса. Заслонка несимметрична, и при сборке её легко поставить не той стороной — тогда датчик перестанет ловить проток.

• DC15: заслонка должна открываться в сторону без выпуклости, а сторона датчика с выпуклостью смотрит к мотору.
• DC20: заслонка должна открываться в сторону плоского края основания.
• DCG: при установке так же следите за направлением заслонки.

Когда чистка датчика не поможет

Если после сборки поведение не изменилось, дело, скорее всего, не в датчике:

• Насос гудит, но не качает — это дефицит воды на входе: перекрытый кран, забитый фильтр грубой очистки, слабый стояк или воздух в системе.
• Насос не выключается — чаще всего в системе есть утечка: подтекающий кран или сливной бачок создают непрерывный микропроток, и датчик честно считает, что вода идёт.
• Насос не запускается вовсе — проверьте питание: GIDROX работает от 24 В постоянного тока через внешний блок питания из комплекта.
