Инструкция к насосу GIDROX: подключение, режимы и что означает поведение автоматики

Многие обращения в сервис по насосам повышения давления — не поломка, а ошибка на этапе подключения: обратный клапан стоит не там, режим выбран не под задачу, а хозяин квартиры решил, что мигающий индикатор — это сбой. Разбираем по шагам, что нужно сделать правильно с первого раза.

Что понадобится перед подключением

• Сам насос с блоком питания (110–240В на входе → 24В на выходе, идёт в комплекте)
• Внешний обратный клапан — в корпус насоса он не встроен
• Фитинги под диаметр патрубков насоса
• Фум-лента, разводной ключ

Пошаговая схема подключения

1. Найдите горизонтальный участок трубы перед точкой врезки — туда встанет клапан.
2. Установите обратный клапан (Wikipedia) ДО насоса по направлению потока воды. По умолчанию — лепестковый, горизонтальный. Пружинный ставят только если горизонтального участка вообще нет в разводке.
3. Соберите фитинги под диаметр патрубков, подмотайте резьбу лентой.
4. Подключите блок питания к розетке 110–240В — сам насос работает от 24В постоянного тока.
5. Откройте кран и убедитесь, что насос запускается сам.

Частая ошибка монтажников — ставить клапан на выходе насоса «для надёжности». Это неправильно: клапан должен стоять до насоса — тогда камера насоса остаётся заполнена водой даже после отключения. Если клапан стоит после, камера может опустеть, а при следующем пуске крыльчатка бьёт по воздуху — отсюда гидроудар, риск завоздушивания и более быстрая коррозия. Если труба уже даёт стук — читайте про удар в трубах при закрытии крана.

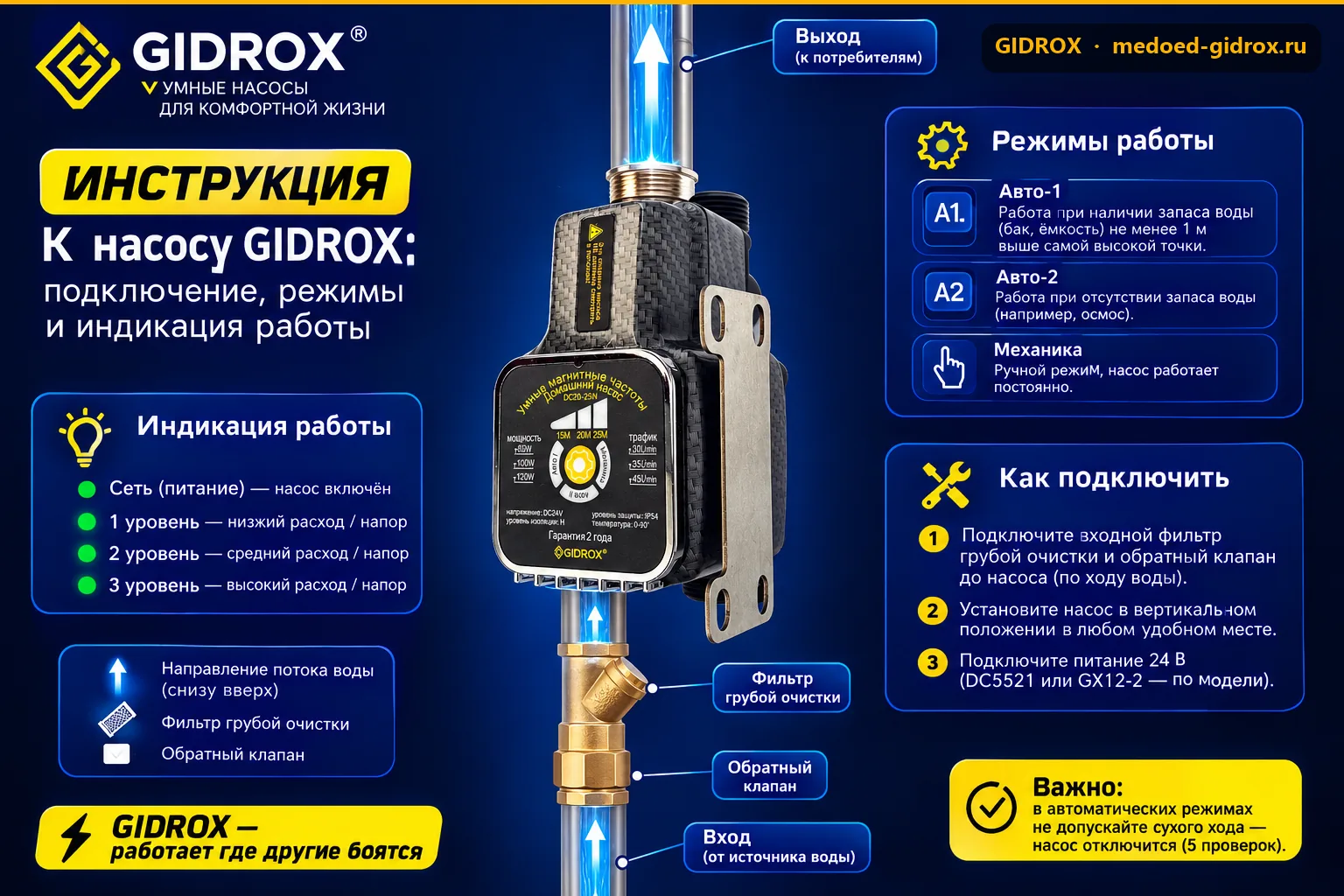

Режимы работы: Авто-1 и Авто-2

Разница не в мощности, а в том, что происходит с мотором при закрытом кране.

Причина ограничения для Авто-2 простая: пока кран закрыт, а мотор продолжает крутиться, вода в теле насоса не обновляется — он греется изнутри. Если кран открыт или в системе есть постоянная циркуляция воды (проточная вода отводит тепло), насос способен работать 24/7 штатно. Если нужен долгий простой без разбора воды (уехали из дома) — переключите на Авто-1 или отключите питание насоса вовсе.

Если насос стоит в контуре отопления или на тёплом полу с постоянной циркуляцией, он спокойно работает сутками при температуре теплоносителя до +90°C (комфортный режим — около +60°C). Как основной насос для новой отопительной системы он не создавался — это насос повышения давления воды, но как дополнение к существующему контуру или альтернатива циркуляционнику подходит.

Как понять, что насос работает правильно

В GIDROX стоит датчик протока, а не реле давления — насос реагирует на движение воды в трубе, а не на падение давления в системе. Открыли кран — почувствовал поток и запустился. Закрыли — через пару секунд остановился.

Что должно насторожить:

• Насос не выключается после закрытия крана — проверьте, не подтекает ли смеситель дальше по стояку: датчик продолжает видеть поток
• Слышен посторонний гул — заявленный уровень шума насоса около 35 дБ, он работает тихо, но не «абсолютно бесшумно»

Частые ошибки при первом подключении

• Питание напрямую в 220В без блока — насос рассчитан на 24В, без адаптера не запустится
• Клапан установлен на выходе, а не на входе насоса
• Постоянная работа в Авто-2 с закрытыми кранами дольше 2 часов подряд
• Труба к насосу подобрана без учёта давления и температуры — если сомневаетесь между материалами, есть разбор полипропилена и металлопластика для трубы к насосу

Частые вопросы

Нужен ли гидроаккумулятор вместе с насосом?

Не обязательно для моделей с датчиком протока — они и так реагируют на открытие крана без задержки. Частые пуски-остановки у GIDROX сглаживает не гидроаккумулятор, а встроенная электроника (плавный старт, инвертор) — реле давления, ради которого ставят гидроаккумулятор в классических станциях, в этих насосах нет. Гидроаккумулятор (Wikipedia) пригождается в схемах, где насос запитан из бака ниже точек разбора — там он сглаживает первые секунды разбора и создаёт начальный подпор.

Можно ли ставить насос в контур отопления?

Да, как дополнение к существующей циркуляции или альтернативу штатному насосу — температура до +90°C это позволяет. Для новой системы отопления «с нуля» лучше специализированный циркуляционный насос.

Какой напор выбрать для квартиры на верхнем этаже?

Зависит от высоты подъёма и числа точек разбора одновременно — подробный разбор с примерами есть в статье про напор насоса в барах и метрах.

Почему насос не поднимает давление до нужного уровня?

Чаще всего дело не в насосе, а в засоре фильтра до него или в завоздушивании системы — проверяйте по цепочке от счётчика до насоса.
