GIDROX DC20-25BN: нужен ли обратный клапан и как поставить

Для GIDROX DC20-25BN обратный клапан не встроен в корпус. Если по схеме он нужен, его ставят отдельно до насоса, на стороне входа. Индекс BN означает латунный корпус, а не наличие встроенного клапана.

Что означает BN

DC20-25BN — это модель с латунным корпусом. По гидравлике она относится к старшему типоразмеру: напор 25 м, расход 45 л/мин, мощность 120 Вт, резьба G1, вес 2,2 кг. Латунь выбирают для жёсткой воды, горячей воды и ситуаций, где насос может долго стоять с водой внутри.

Где должен стоять обратный клапан

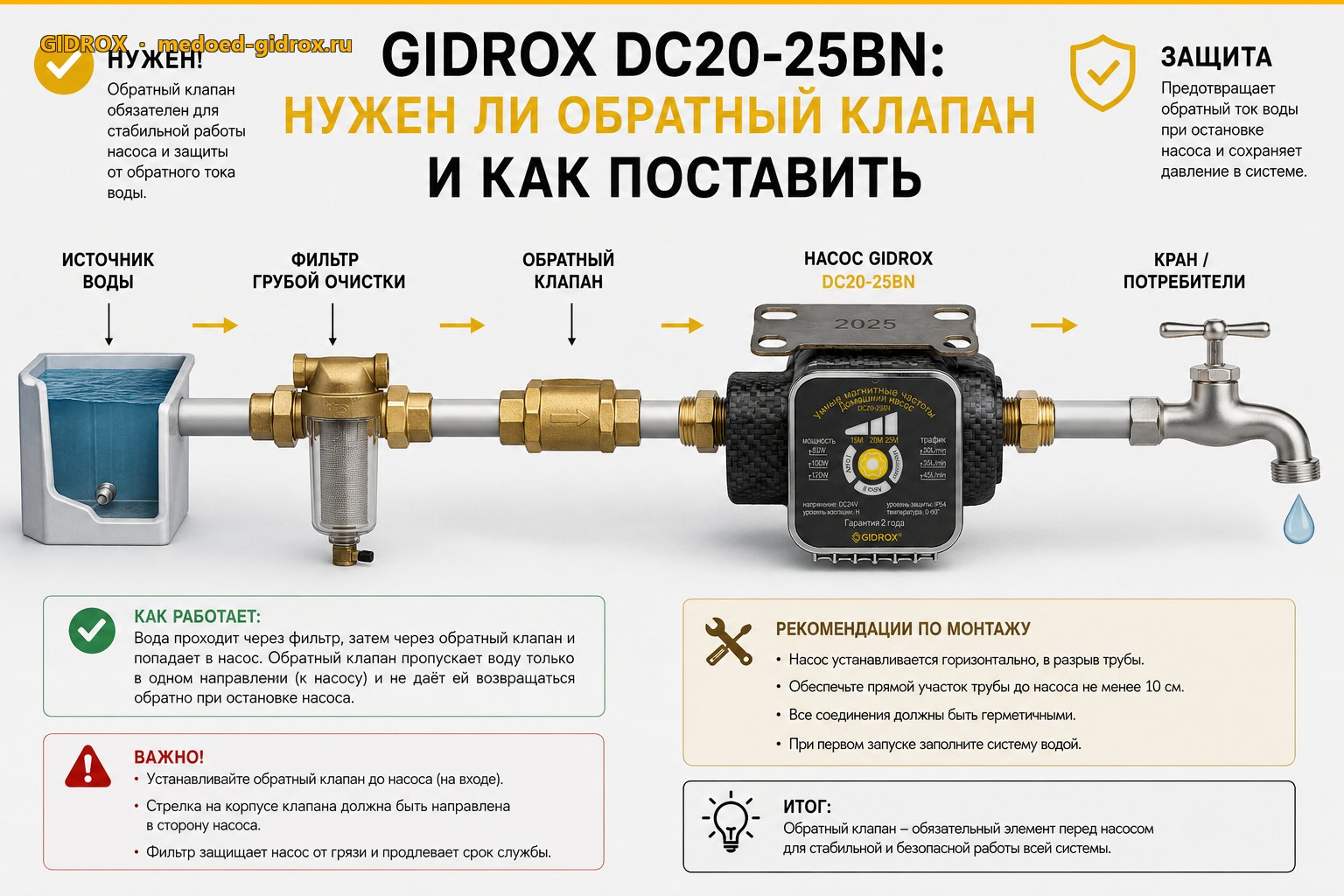

Если клапан нужен, его ставят до насоса: источник воды → кран/фильтр → обратный клапан → вход насоса → выход насоса → потребители. Клапан после насоса не защищает вход и не решает задачу удержания воды перед датчиком протока.

При слабом самотёке лучше использовать клапан с минимальным сопротивлением. Пружинный клапан иногда мешает запуску, потому что датчику протока нужен реальный поток воды через насос.

Когда клапан особенно полезен

  • вода приходит из бочки или накопительной ёмкости;
  • после простоя насос завоздушивается;
  • вода уходит обратно из входной линии;
  • нужно удержать заполненный участок перед насосом;
  • в системе есть риск обратного движения воды.

Когда проблема не в клапане

Если к насосу не приходит хотя бы минимальный поток, один клапан не решит запуск. Для уверенной работы Авто-1 ориентируйтесь примерно на 1,5 л/мин входящего потока. Если источник — бочка ниже уровня труб, вода может не идти самотёком, и датчик протока не увидит открытие крана.

В таких случаях помогает правильное расположение ёмкости, отсутствие заужений на входе или режим Авто-2. Но Авто-2 при закрытых кранах не оставляют дольше 2 часов.

Частые ошибки монтажа

  • клапан ставят после насоса;
  • путают BN с «встроенным клапаном»;
  • ставят клапан с маленьким проходом перед мощной моделью;
  • забывают грязевик до насоса;
  • делают вход через узкую гибкую подводку.

Если сомневаетесь в модели и резьбе, проверьте точные данные в каталоге GIDROX. Больше о слабом запуске автоматики — в статье почему насос повышения давления не включается.

Сам термин можно сверить в справке обратный клапан (Wikipedia).
