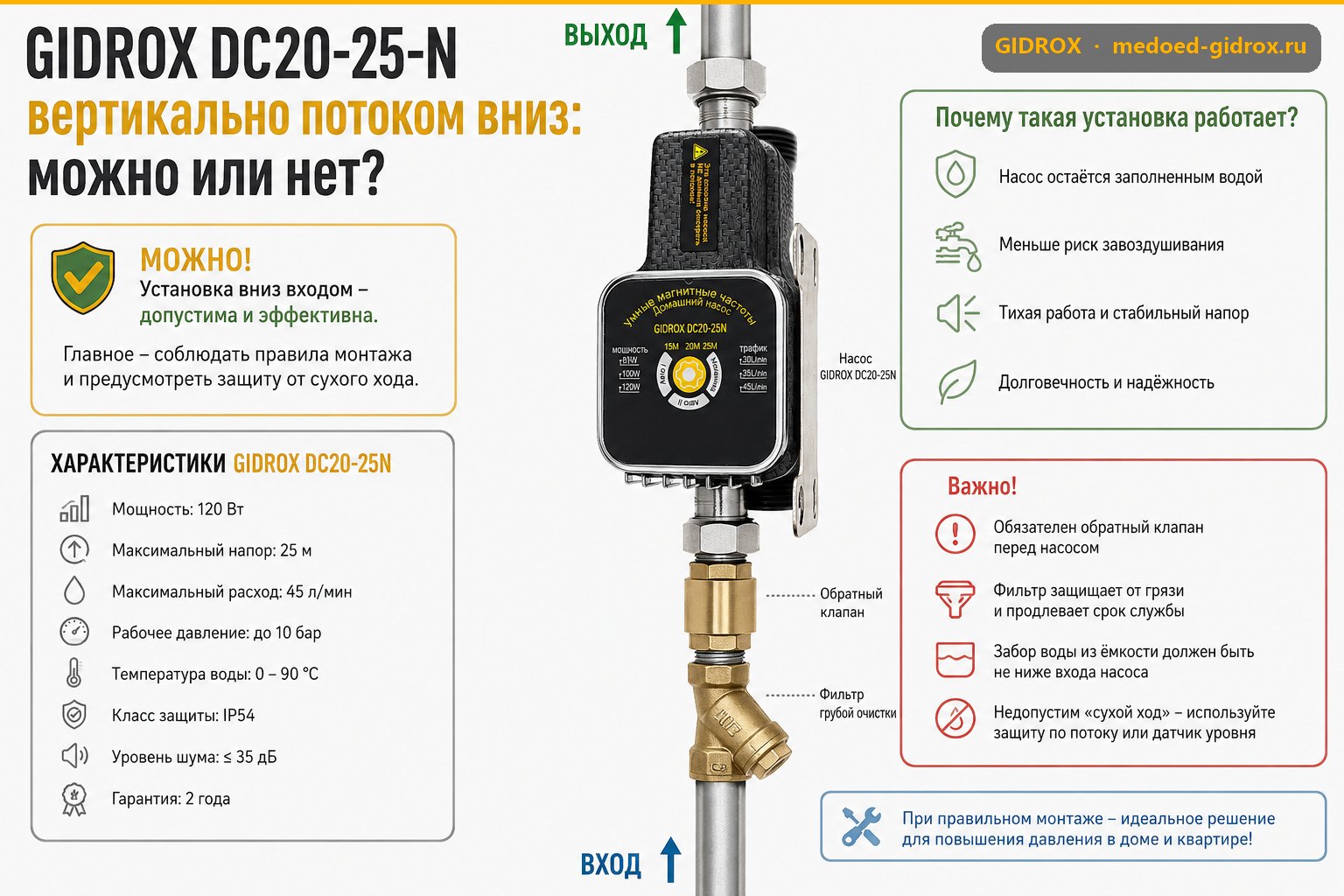

GIDROX DC20-25-N вертикально потоком вниз: можно или нет

В поддержку часто спрашивают не про поломки, а про то, "а так вообще можно?" — уже после монтажа. Если труба идёт вертикально и вода течёт сверху вниз, GIDROX DC20-25-N ставить можно — но при одном ключевом условии, которое определяет, проработает он год или выйдет из строя за пару месяцев.

Короткий ответ: да, но при одном условии

DC20-25-N — вихревой насос повышения давления линейки GIDROX (в отличие от DCG-серии, где стоит центробежный узел с мокрым ротором). Сам по себе вертикальный участок трубы — не проблема. Проблема возникает, если из-за этого вертикально встаёт и сам насос — точнее, ось его двигателя.

У вихревого насоса каналы между лопастями и корпусом узкие. Если вал стоит вертикально, он не охлаждается и не смазывается должным образом — со временем это ведёт к перегреву и отказу.

Панель управления показывает, куда смотрит вал

Понять на глаз, как стоит вал внутри корпуса, можно по положению панели управления. Для DC-серии (в неё входит и DC20-25-N) правильное положение — панелью в бок, это значит, что ось двигателя горизонтальна. Если панель развёрнута строго вверх или вниз — вал стоит вертикально, и для DC-серии это неправильная установка.

У DCG-серии правило обратное: там панель должна смотреть вверх или вниз, а положение вбок означает вертикальный вал. Если не уверены, какая перед вами серия, — уточняйте по маркировке насоса, а не ориентируйтесь на общие советы из интернета.

Поэтому если труба на участке идёт вертикально, сам насос нужно развернуть через отводы так, чтобы корпус с панелью оказался в горизонтальном положении — панелью в бок. Монтировать насос "напролёт", вдоль вертикальной трубы, панелью вверх или вниз — для DC20-25-N неправильно.

Две вещи, которые ломаются при вертикальном монтаже

1. Ось двигателя — панель должна смотреть в бок

Это главное условие, о котором сказано выше: если вертикальный участок трубы разворачивает сам насос так, что панель смотрит вверх или вниз, вал остаётся без охлаждения и смазки. Итог — перегрев и отказ, причём не сразу, а постепенно, по мере эксплуатации.

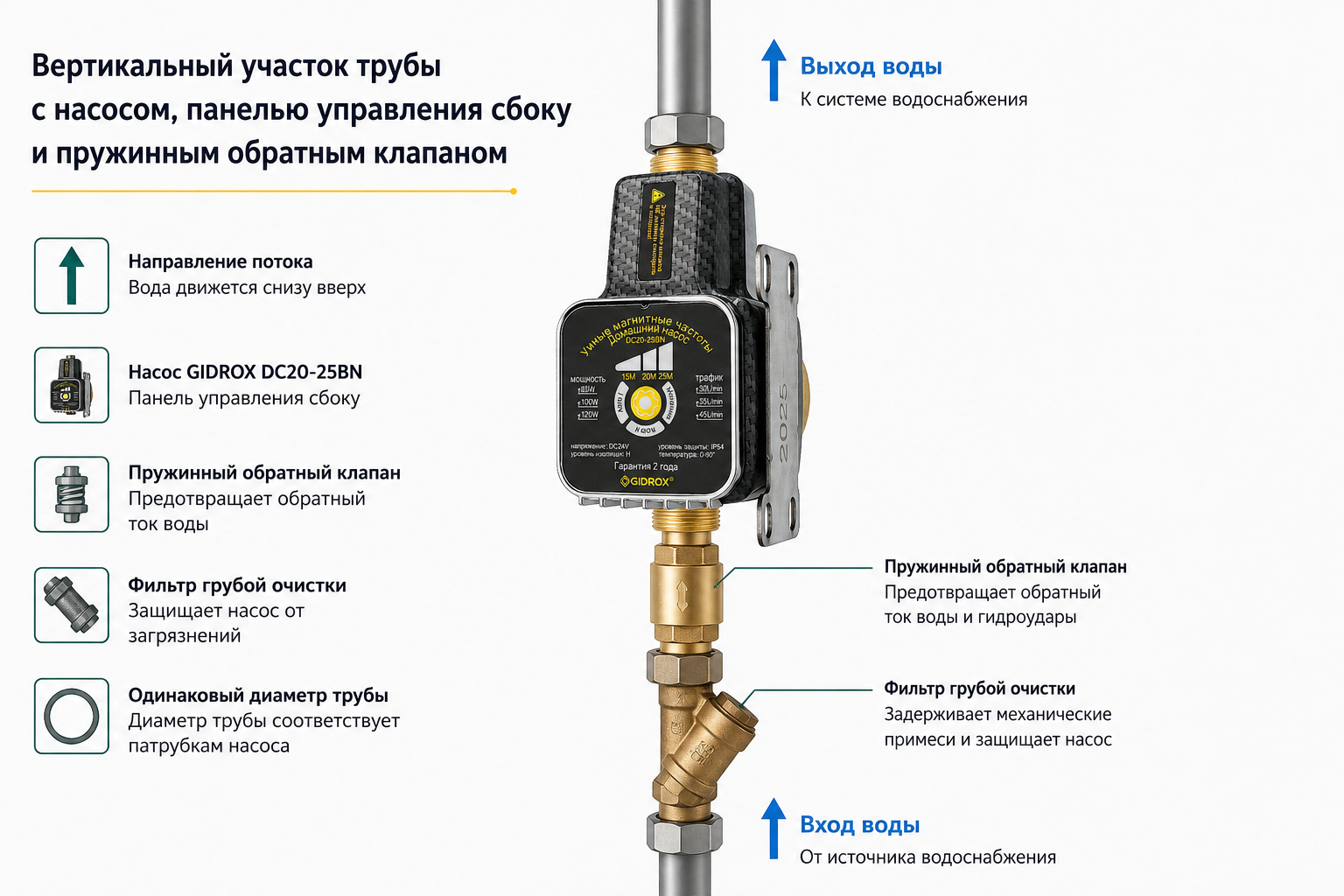

схема вертикального участка трубы с насосом, панелью управления сбоку и пружинным обратным клапаном перед насосом
схема вертикального участка трубы с насосом, панелью управления сбоку и пружинным обратным клапаном перед насосом

2. Обратный клапан теряет своё место

Здесь чаще всего и возникает реальная проблема. По умолчанию обратный клапан для этой линейки — лепестковый, и ставится он на горизонтальном участке трубы до насоса. Если у вас весь подводящий участок вертикальный и горизонтального отрезка попросту нет, лепестковый клапан работать корректно не будет.

В этом случае — и только в этом — используется пружинный обратный клапан как запасной вариант, рассчитанный именно на вертикальную ориентацию.

Сравнение: горизонтальная и вертикальная установка

ПараметрГоризонтальноВертикально (поток вниз)
Ось двигателя (панель)В бок — нормаНасос нужно развернуть отводами так, чтобы панель тоже смотрела в бок
Обратный клапанЛепестковый (штатно)Пружинный (fallback, если нет горизонтального участка)
Работа автоматики (датчик протока)ШтатноШтатно

Частые вопросы

Насос загудел и не качает — дело в вертикальной установке?

Сначала проверьте два момента: как стоит панель управления (она должна смотреть в бок — иначе вал оказался вертикальным и насос со временем перегреется) и не встал ли обратный клапан не того типа для вертикального участка. Это частые причины именно после смены ориентации трубы, а не поломка мотора.

Если после установки напор в кранах всё равно слабый, причин может быть больше одной — в отдельном разборе мы собрали основные: слабый напор в душе после ремонта, 6 причин и решения.

Можно ли поставить насос вверх ногами (блоком управления вниз)?

Нет, для DC20-25-N это неправильное положение. Панель вниз означает, что ось двигателя стоит вертикально: вал не охлаждается и не смазывается как должно, что со временем ведёт к перегреву и отказу. Дело не во влаге — плата управления залита компаундом и защищена от конденсата независимо от положения насоса. Разворачивайте насос панелью в бок.

Изменится ли ресурс насоса от вертикального монтажа?

Да, если из-за вертикальной трубы ось двигателя тоже оказалась вертикальной — это прямой путь к перегреву и сокращению ресурса. Если же насос развёрнут правильно (панель в бок, вал горизонтален), ресурс от ориентации трубы не зависит. Дополнительно сокращают ресурс: неподходящий обратный клапан и работа в режиме Авто-2 с закрытыми кранами дольше 2 часов подряд.

Подойдёт такая установка для контура тёплого пола?

Да, насос может работать в контуре отопления или тёплого пола как дополнительный циркуляционный насос, ускоряя движение воды при температуре до +90°C. Но для основного насоса новой отопительной системы правильнее ставить специализированный циркуляционный, у которого есть режимы под конкретно эту задачу. Если тёплый пол греет неровно уже сейчас, причина может быть не в насосе — вот разбор: тёплый пол не греет, 7 реальных причин и что делать.

Итог по установке

  • Вертикальный участок трубы — не проблема сам по себе, если насос при этом остаётся с горизонтальной осью двигателя.
  • Панель управления DC-серии должна смотреть в бок — это внешний признак того, что вал горизонтален; вверх или вниз — неправильно.
  • Без горизонтального участка перед насосом — только пружинный обратный клапан, не лепестковый.

Если сомневаетесь, как именно скомпонована ваша труба — горизонтальный отрезок для клапана можно организовать даже на коротком участке перед поворотом на вертикаль, и тогда штатный лепестковый клапан встанет без всяких fallback-решений. Насосы здесь можно адаптировать под такие случаи — главное, следить за ориентацией оси двигателя и типом обратного клапана.
