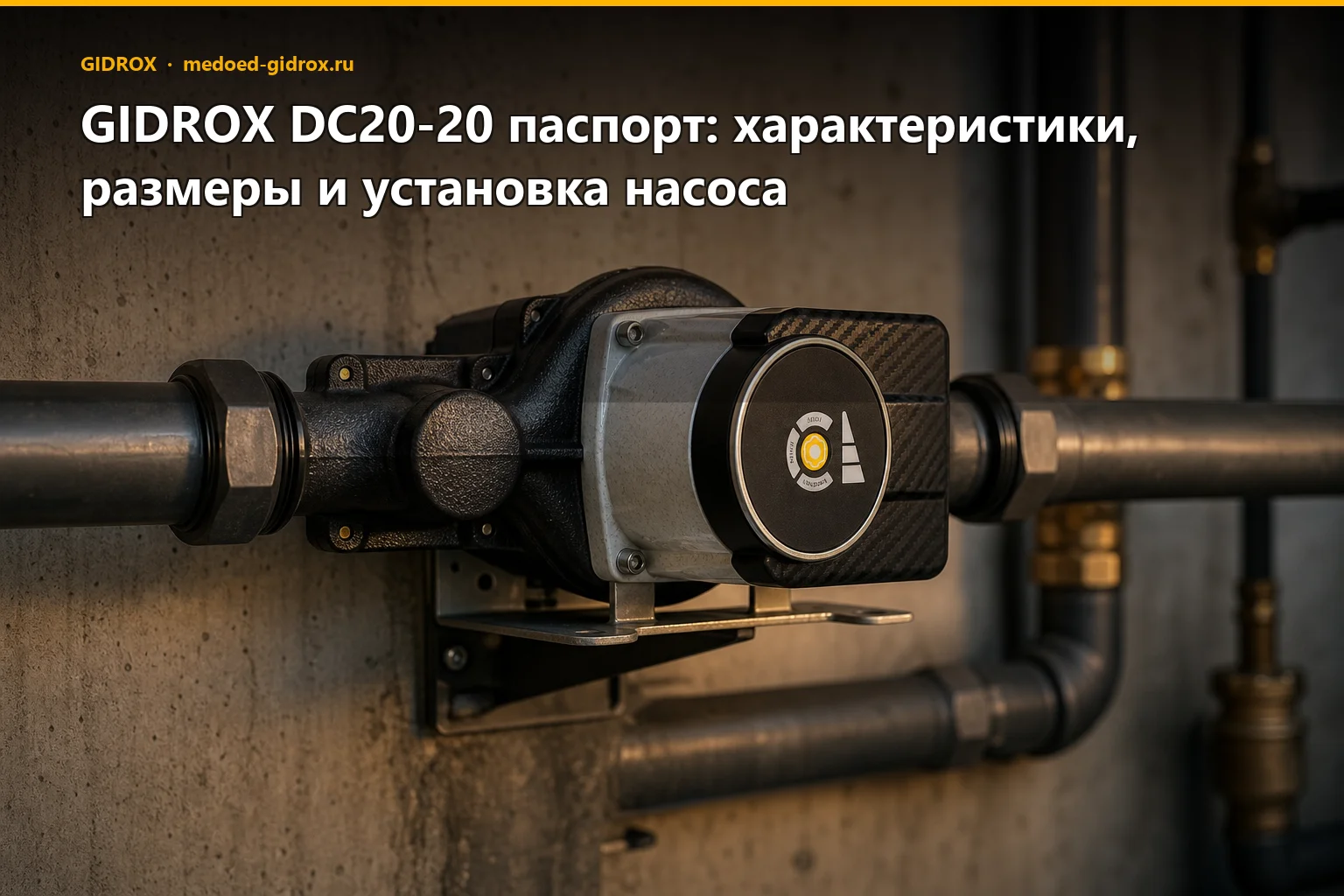

Паспорт GIDROX DC20-20: характеристики, размеры и как поставить насос без ошибок

DC20-20 часто путают с DC15-18N по характеристикам, а патрубки и напор у них разные. Паспорт насоса: цифры, размеры и монтаж по шагам без ошибок.

Технические характеристики GIDROX DC20-20

GIDROX 4QJDM7/13: паспорт, характеристики и установка

GIDROX 4QJDM7/13 — погружной скважинный насос диаметром 4 дюйма из серии QJD. Индекс 7/13 в маркировке указывает на номинальную производительность и число ступеней рабочих колёс: чем больше ступеней, тем выше создаваемый напор при той же подаче. Насос предназначен для подъёма воды из скважин и колодцев диаметром от 100 мм, подходит для водоснабжения дома, полива и подкачки в системах с накопительным баком.

Точные паспортные значения — производительность (м³/ч), напор (м), мощность двигателя (кВт), напряжение питания, диаметр корпуса и длину насоса, вес и диаметр отвода — указывает завод-изготовитель в паспорте и на шильдике конкретной единицы. Перед покупкой и монтажом сверяйте эти цифры с документом, приложенным к насосу, а не с общими данными по серии QJD.

Установка насоса

• Перед погружением проверьте диаметр скважины — он должен превышать диаметр корпуса насоса с запасом на свободный ход троса и кабеля.
• Насос подвешивают на страховочном тросе из нержавеющей стали или полипропилена, кабель питания крепят к напорной трубе хомутами с шагом около 1–1,5 м.
• Насос должен находиться выше дна скважины и ниже динамического уровня воды с запасом погружения, чтобы исключить работу «всухую» — точное значение минимального заглубления указано в паспорте модели.
• Перед первым пуском проверьте направление вращения (для трёхфазных версий) и отсутствие воздуха в системе.
• Электрическое подключение выполняйте через УЗО и пускозащитное реле, соответствующее мощности двигателя.

Для получения полного комплекта характеристик и монтажной схемы GIDROX 4QJDM7/13 обращайтесь к паспорту, который поставляется с насосом, или к продавцу перед установкой.

DC20-20 — насос с более крупными патрубками и запасом по расходу, чем у DC15-15 и DC15-18N: для дома с двумя точками разбора одновременно (душ + кран на кухне) он тянет увереннее этих моделей.

DC20-20 — вихревой насос закрытого типа, корпус рассчитан на чистую бытовую воду (не для солёной или технической).

Размеры и требования к месту установки

Точный чертёж с миллиметрами лучше запрашивать под конкретную нишу — но общие требования к месту монтажа для DC20-20 такие:

• свободный доступ к корпусу со всех сторон для обслуживания — минимум 10–15 см с каждой стороны;
• сухое, проветриваемое место (DC20-20 не имеет защиты IP67, для подвалов с подтоплением есть версия DCG20-25N);
• рядом должна помещаться розетка или удлинитель для блока питания 110–240В → 24В;
• горизонтальный участок трубы длиной от 15–20 см до входного патрубка — туда встанет обратный клапан.

Патрубки и направление потока

На корпусе указана стрелка направления воды. Вход — со стороны G1", выход — G¾". Перепутанное направление не сломает насос сразу, но датчик протока может работать нестабильно, а напор просядет.

Обратный клапан к DC20-20 не встроен ни в одну модель серии — берите его отдельно. Ставьте лепестковый (горизонтальный) клапан до насоса, на прямом участке трубы. Пружинный клапан — только если горизонтального участка вообще нет.

Установка DC20-20 по шагам

1. Перекройте воду и слейте остаток из ближайшего участка трубы.
2. Врежьте обратный клапан на горizontальный участок до насоса.
3. Установите насос стрелкой по ходу воды, закрепите на кронштейне или трубе без перекоса резьбы.
4. Подключите блок питания к сети 110–240В, кабель от блока — к насосу.
5. Откройте воду, откройте кран разбора и проверьте автозапуск по датчику протока.
6. Проверьте резьбовые соединения на течь через 10–15 минут работы под нагрузкой.

Частые ошибки при монтаже DC20-20

• Обратный клапан ставят после насоса «для красоты трассы» — из-за этого камера насоса не остаётся заполненной водой, при следующем запуске возможны завоздушивание и работа всухую;
• Насос крепят без опоры, только на резьбе патрубков — со временем резьбу разбивает вибрацией;
• Закрывают краны на длительное время при включённом насосе в режиме циркуляции — вода в теле насоса не обновляется и он греется;
• Путают DC20-20 с DC15-18N при заказе — расход и патрубки у них разные, переходники потом докупают отдельно.

Вопросы, которые задают перед покупкой DC20-20

Чем DC20-20 отличается от DC15-18N?

Патрубками (G1"→G¾" против G¾"→G½") и запасом по расходу: 45 л/мин против 35 л/мин. Если в доме одновременно работают два-три крана, DC20-20 держит напор увереннее.

Можно ли поставить DC20-20 на тёплый пол или в контур отопления?

Да, как дополнительный или альтернативный циркуляционный насос — DC20-20 гоняет воду до +90°C и может работать непрерывно при открытом контуре. Отдельно про экономию тепла зимой есть разбор: 10 рабочих способов снизить расходы на отопление. Но насос изначально повышает давление воды, а не проектировался специально под отопление — для новой отопительной системы с нуля разумнее взять специализированный циркуляционник.

Нужен ли отдельно гидроаккумулятор или реле давления?

Нет, автозапуск у DC20-20 держится на датчике протока, а не на реле давления — насос сам ловит движение воды при открытии крана. Гидроаккумулятор ставят отдельно, если нужен запас воды под давлением без работающего насоса, это уже вопрос всей схемы водоснабжения.

Что будет, если перекрыть краны при работающем насосе?

Если кран открыт или в системе есть циркуляция воды, насос способен работать 24/7 — проточная вода отводит тепло. С закрытыми кранами поведение зависит от режима: в Авто-1 мотор полностью останавливается, и долгий простой безопасен. В Авто-2 мотор не останавливается, а крутится на пониженной скорости для мгновенного отклика — в этом режиме с закрытыми кранами насос не стоит оставлять включённым дольше 2 часов.

На сколько лет рассчитан DC20-20?

Официальная гарантия — 12 месяцев. Учёт расхода воды после установки насоса — отдельная тема, если интересно, разбирали в статье выгодно ли ставить счётчики на воду в 2025 году.

Полные паспорта и актуальные цены на всю линейку варианты GIDROX — сверяйте патрубки и расход перед заказом, это экономит время на обратной пересылке.
