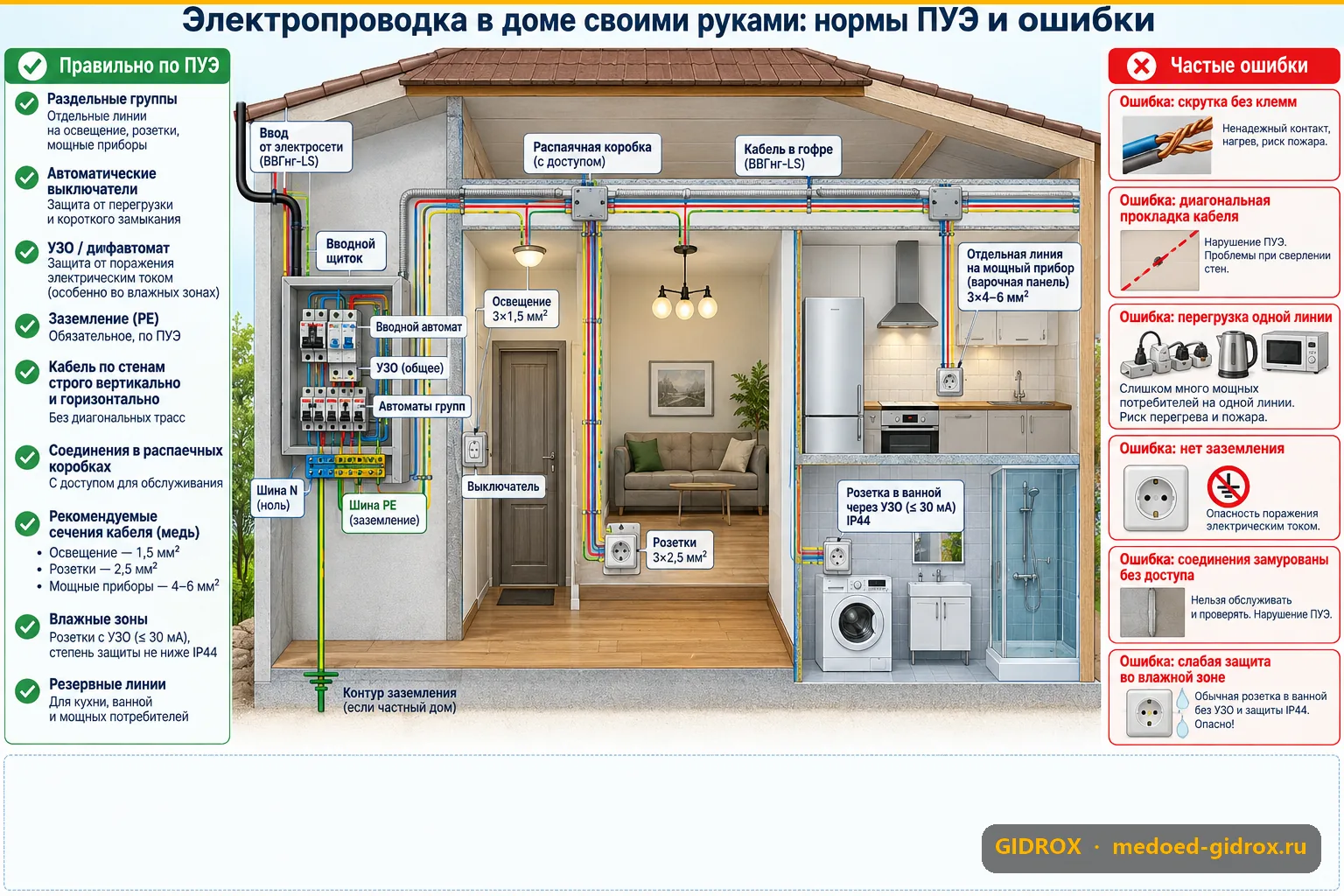

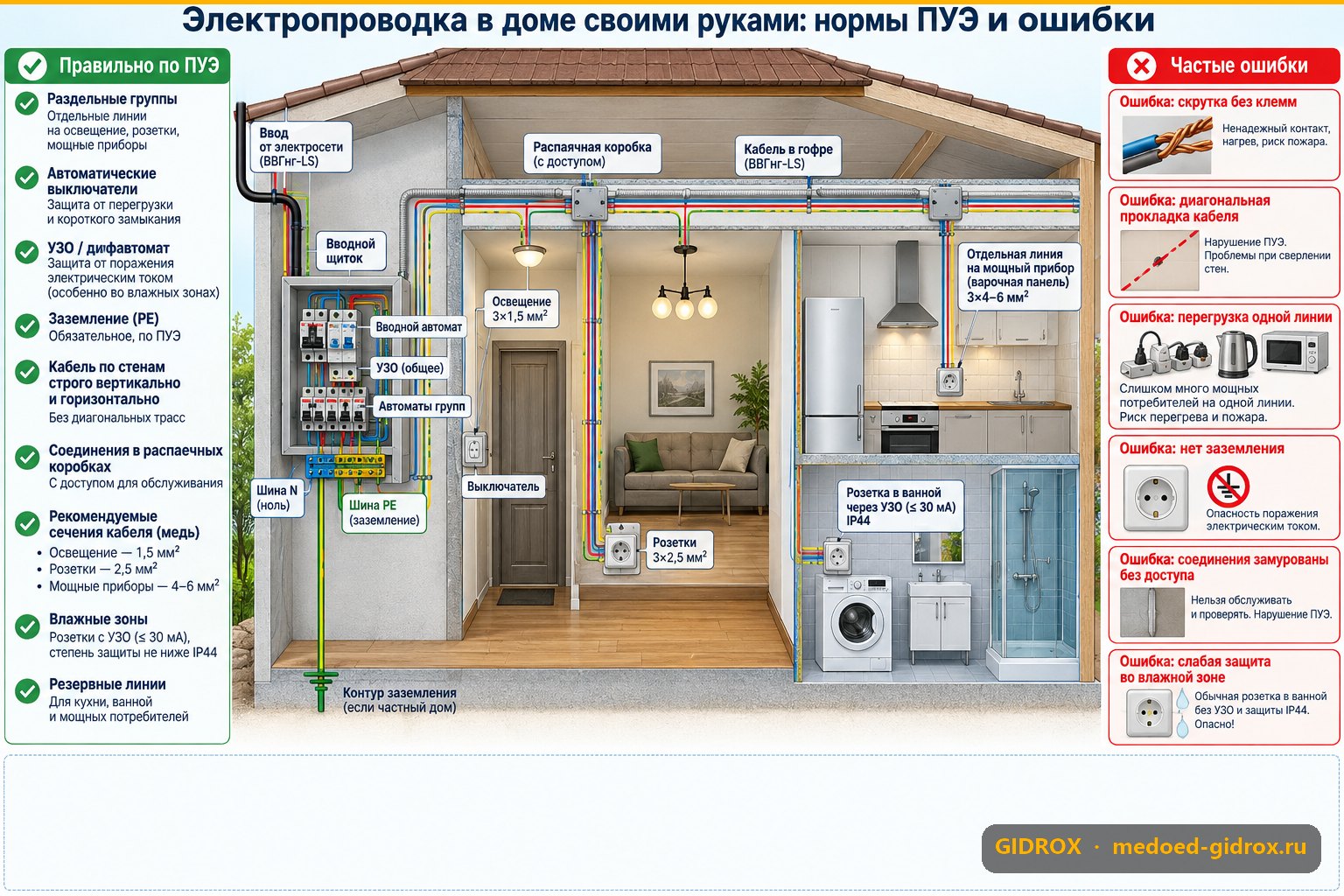

Электропроводка в доме своими руками: нормы и типичные ошибки

По данным МЧС, треть пожаров в квартирах происходит из-за неисправной электропроводки. Вот нормы ПУЭ и ошибки, которые до этого доводят чаще всего.

Сечение провода и нагрузка: что говорит ПУЭ

Прежде чем тянуть кабель, посчитайте суммарную нагрузку на линию. У медного провода есть чёткая зависимость сечения и допустимого тока. Занижать сечение ради экономии метра кабеля опасно: при перегрузке изоляция плавится, если автомат подобран неверно и не успевает сработать.

Правило из ПУЭ 7.1.34: сечение провода выбирают по нагрузке, а автомат — по сечению провода, а не наоборот. Если щиток уже собран с 25-амперными автоматами, а линия проложена кабелем 1,5 мм², защита не сработает при перегрузке, и провод будет греться до возгорания изоляции.

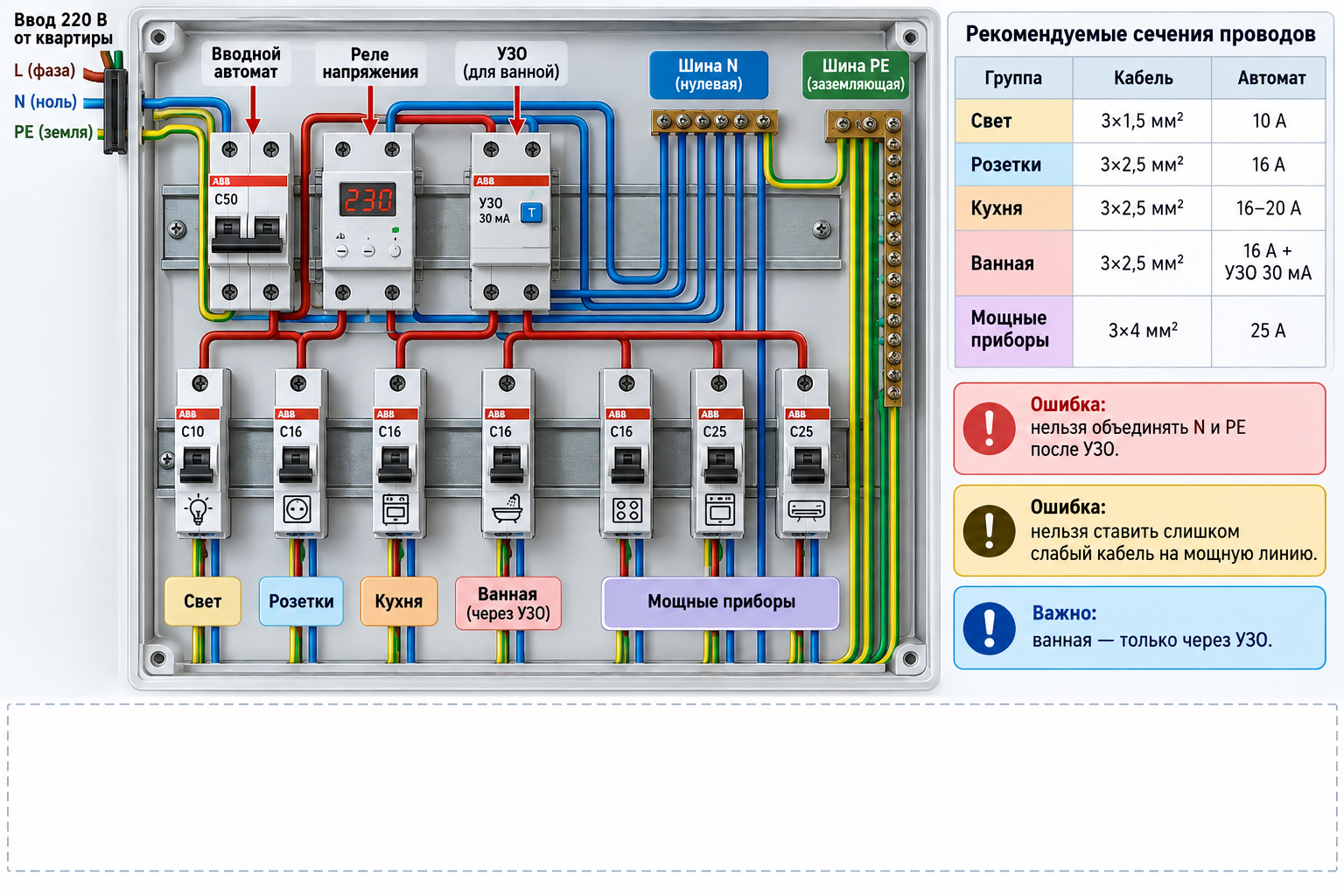

Как разбить квартиру на группы

1. Освещение — отдельная группа, кабель 1,5 мм², автомат 10–16 А.
2. Розетки жилых комнат — 2,5 мм², автомат 16–20 А, не больше 20 точек на одну группу.
3. Кухня — отдельная линия 4 мм² на духовку и плиту, автомат 25–32 А.
4. Ванная и туалет — обязательно с УЗО 30 мА, провод во влагозащищённом исполнении.
5. Мощное оборудование: бойлер, насосная станция для повышения давления воды, стиральная машина — каждый прибор на свой автомат.

Если в доме стоит насос повышения давления и его подключение запланировано заранее, под него закладывают отдельную линию: скачки нагрузки в других группах не роняют насос в защиту по току.

Отдельно стоит учесть технику на низковольтном питании. Если насос работает не от сети 220 В напрямую, а от внешнего блока питания на 24 В (как, например, насосы здесь для водоснабжения дачи или квартиры), под розетку для этого блока питания закладывают такое же заземление, как и для прочей техники в этой группе.

УЗО и дифавтоматы: где без них нельзя

По ГОСТ Р 50571 УЗО номиналом 30 мА обязательно на группы ванной, кухни у воды и уличных розеток. Дифавтомат совмещает защиту от утечки тока и от перегрузки. Он дороже обычной связки «автомат плюс отдельное УЗО», но надёжнее во влажных помещениях — там нет риска, что кто-то забудет перемычку между нулевыми шинами при монтаже.

Пять ошибок, которые совершают почти все новички

• Скрутки вместо клемм. Скрутка окисляется и греется под нагрузкой уже через год-два. Клеммы Wago или опрессовка гильзами держат контакт десятилетиями.
• Провод без запаса в коробке. Оставьте 10–15 см запаса — это избавит от перепайки при следующем ремонте розетки.
• Штробление по диагонали. Трасса идёт строго горизонтально и вертикально: от выключателя вверх, от розетки вниз. Диагональная штроба — верный способ попасть дрелью в кабель через пару лет, когда забудете её точное расположение.
• Один автомат на всю квартиру. При коротком замыкании в ванной гаснет свет и в детской, и на кухне.
• Экономия сечения на мощных приборах. Варочная панель на проводе 2,5 мм² — это гарантированный перегрев изоляции при долгой работе на полную мощность.

После прокладки кабеля в стене остаётся канал, который нужно правильно закрыть, иначе трещина проступит через облицовку уже через полгода: чем заделать штробу после проводки.

Народные вопросы о проводке

ВВГнГ или ПВС — какой кабель выбрать?

ВВГнГ(А)-LS — стандарт для стационарной проводки в стенах: изоляция не горит и не выделяет едкий дым при пожаре. ПВС гибкий и удобен для подключения переносной техники, но для скрытой проводки не годится: многопроволочные жилы со временем расходятся в клеммах и дают плохой контакт.

Можно ли штробить несущие стены?

Горизонтальные борозды в несущих стенах делают не глубже 5 мм и не ближе 300 мм к плите перекрытия. В панельных домах штробление несущих стен вообще запрещено проектом — проводку там ведут в стяжке пола или открытых коробах.

Сколько автоматов нужно на квартиру 50–60 м²?

Обычно 8–12: два-три на освещение, три-четыре на розетки по комнатам, один на кухню, один на ванную с УЗО и один-два на мощные приборы — бойлер и стиральную машину.

Нужно ли заземление, если в доме его никогда не было?

Да, для стиральных машин, бойлеров и духовок заземление обязательно по ПУЭ. Если сеть двухпроводная без PE-проводника, тянут отдельный заземляющий проводник от щитка до контура здания либо, как временную меру, ставят УЗО на все влажные группы.

Можно ли делать проводку самому, без допуска электрика?

Закон не запрещает монтировать проводку в своей квартире самостоятельно. Но при суммарной мощности от 15 кВт сетевая компания при оформлении может потребовать акт допуска от электролаборатории — это не мешает самостоятельному монтажу, если он выполнен по нормам ПУЭ.
