DCG15-20N не работает: пошаговая диагностика без вызова мастера

В 9 из 10 обращений насос DCG15-20N оказывается исправным: причина в воздухе в корпусе, неправильно установленном обратном клапане или блоке питания который не выдаёт нужные 24В. Всё это проверяется за 15 минут своими руками.

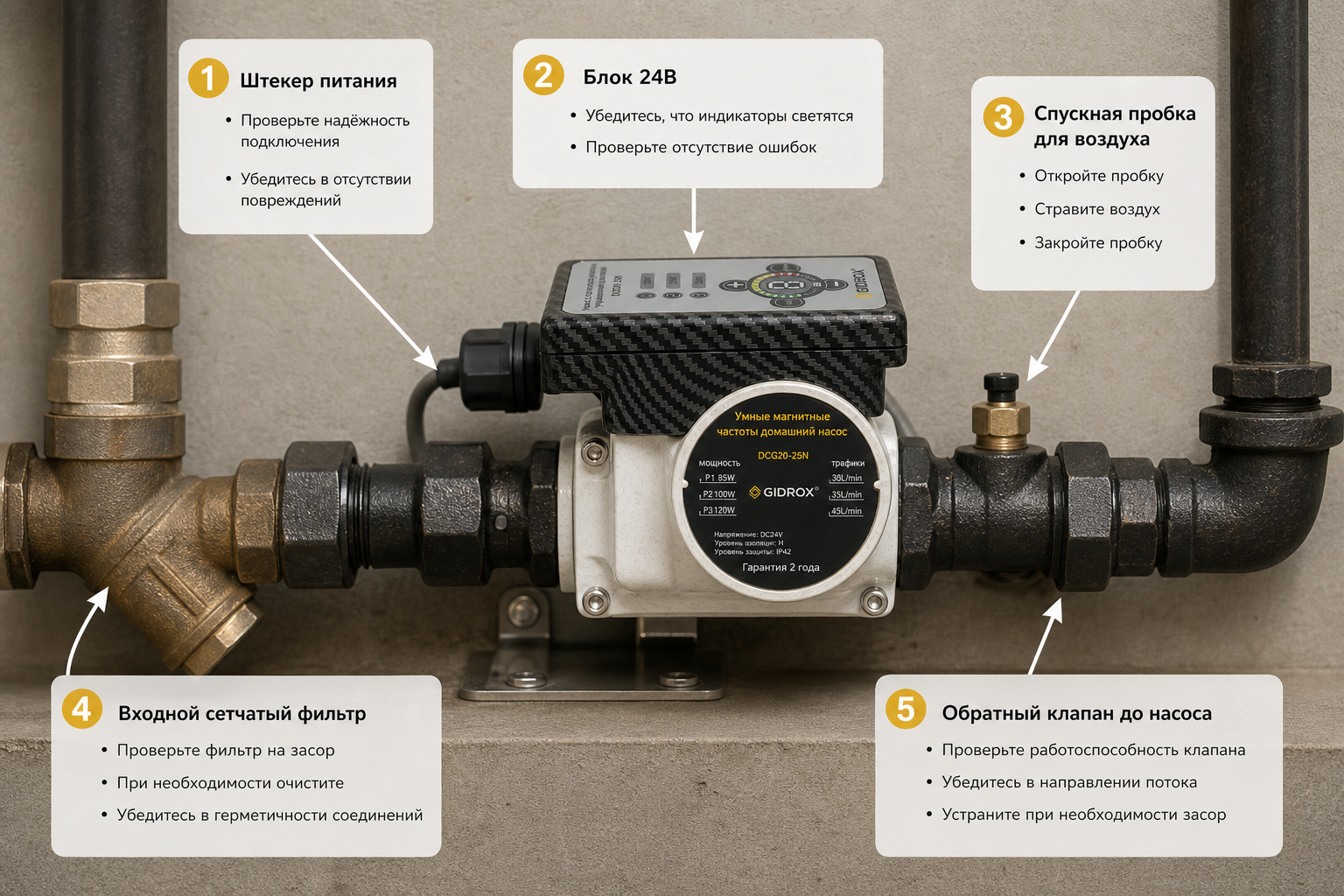

Сначала: питание

DCG15-20N работает от 24В постоянного тока. Питание приходит через блок: из розетки 110–240В на выходе 24В DC. Если блок вышел из строя, насос молчит — и внешне это выглядит как поломка самого насоса.

Что проверить первым делом:

• Напряжение в розетке — проверьте другим прибором или зарядником
• Индикатор блока питания: горит — блок работает, не горит — проблема в нём
• Мультиметром: на выходных клеммах блока должно быть 23–25В DC
• Авиационный штекер DCG15-20N должен быть зафиксирован до щелчка — прерывистый контакт даёт нестабильную работу

Датчик протока, не реле давления. DCG15-20N включается только когда через него идёт вода. Без потока нет включения. Открыли кран — через 0,3–0,5 секунды должен появиться гул мотора. Если тишина, ищите причину в питании или воздушной пробке, а не в автоматике.

Насос молчит при открытом кране

Питание в порядке, кран открыт, но насос не запускается. Самая частая причина — воздушная пробка. Датчик протока не «чувствует» воды и не даёт сигнал на запуск.

Как убрать воздух:

1. Отключите питание
2. Найдите спускной винт или пробку на корпусе насоса — обычно сверху или сбоку
3. Откройте потребитель: кран или смеситель на линии после насоса
4. Медленно откройте пробку: воздух выйдет с небольшим количеством воды
5. Закройте пробку, подайте питание, откройте кран

Если насос запускался «насухую» до заполнения — могла повредиться крыльчатка. Сухой запуск для DCG15-20N недопустим.

Насос гудит, но воды нет

Мотор работает, слышен гул, но на выходе слабая струйка или вовсе ничего.

Воздушная пробка не вышла полностью. Повторите процедуру стравливания 2–3 раза. В крупных системах воздух выходит порциями.

Обратный клапан (Wikipedia) стоит не там. Для DCG15-20N клапан устанавливается до насоса — на горизонтальном участке трубы на входе. Если он стоит после насоса или отсутствует, при включении вода уходит обратно в трубопровод вместо потребителя.

Засор входного фильтра. Перед насосом, как правило, стоит сетка. Снимите, промойте под краном, установите обратно.

Насос пульсирует: включается и тут же выключается

Цикл «запустился — стоп — запустился» с частотой раз в несколько секунд. Это значит: обратный клапан пропускает воду назад.

Цепочка: насос набирает поток → датчик фиксирует остановку воды → насос выключается → вода через клапан уходит назад в трубу → датчик снова видит движение → насос включается.

Решение: снять лепестковый клапан, промыть. Если лепесток деформировался или клапан изношен — заменить.

Таблица симптомов и причин

Слабый напор: когда насос работает, но хочется больше

DCG15-20N даёт напор до 20 метров при расходе 35 л/мин. Если реальный напор ниже ожидаемого — проверьте три вещи:

• Длина трубы. Каждые 10 м горизонтали «съедают» около 1 м напора. Плюс потери на угольники, тройники и переходники.
• Давление на входе. Насос повышает то, что есть. При входном давлении 0,3 бар и желаемых 3 барах на выходе — нужен более мощный насос или решение для источника.
• Одновременный разбор. Открыты несколько точек, суммарный расход превышает 35 л/мин — напор падает.

Чтобы заранее понять, хватит ли насоса для вашей системы, посчитайте по методике из статьи «Как рассчитать нужный напор насоса для дома, дачи и склада».

Особенности DCG15-20N при диагностике

DCG15-20N отличается от насосов DC-серии двумя конструктивными особенностями: корпус из чугуна HT200 с защитой IP67 и авиационный разъём для влажных условий. Это напрямую влияет на диагностику:

• IP67 защищает от брызг и случайного намокания снаружи, но насос не предназначен для работы погружённым в воду
• Плата управления герметично упакована — самостоятельная разборка корпуса исключена. Если все внешние причины проверены и устранены, а насос по-прежнему не работает, это гарантийный случай (гарантия 24 месяца)
• В сырых помещениях проверьте блок питания отдельно: корпус насоса держит влагу, блок питания — нет

Если DCG15-20N справляется с работой, но нагрузка выросла и нужен больший расход или напор, посмотрите смежные модели: проверенные насосы

Ответы на частые вопросы

Почему насос включается только при открытом кране?

Это штатная работа датчика протока. Насос стартует при движении воды и останавливается когда краны закрыты. Давление в закрытой трубе он не удерживает: для этого нужен гидроаккумулятор (Wikipedia), который аккумулирует давление и сглаживает пульсации.

Можно ли запустить насос без воды — просто проверить?

Нельзя. Сухой запуск уничтожает крыльчатку за несколько минут. Если насос попал к вам без воды: сначала заполните корпус через спускную пробку, потом подавайте питание.

Насос греется — это опасно?

Лёгкое тепло снаружи (40–50°C) при длительной работе нормально: мотор греется от нагрузки. Если корпус горячий и насос самопроизвольно отключается — скорее всего сработала тепловая защита из-за сухого хода или засора.

Сколько часов подряд может работать насос?

При постоянном потоке воды — 24/7 без ограничений, вода охлаждает насос изнутри. Если краны закрыты, но насос включён в режиме Авто-2 — не дольше 2 часов: вода в корпусе не обновляется, возможен перегрев.

Какой срок гарантии на DCG15-20N?

24 месяца. Гарантийный случай — заводской брак или выход из строя при соблюдении условий установки. Сухой запуск, неправильное подключение и механические повреждения под гарантию не подпадают.

Если после всей диагностики напор всё равно не устраивает, а насос работает штатно — почитайте «Слабый напор воды в кране: откуда берётся и что реально помогает». Иногда причина в трубопроводе или источнике, а не в самом насосе.
