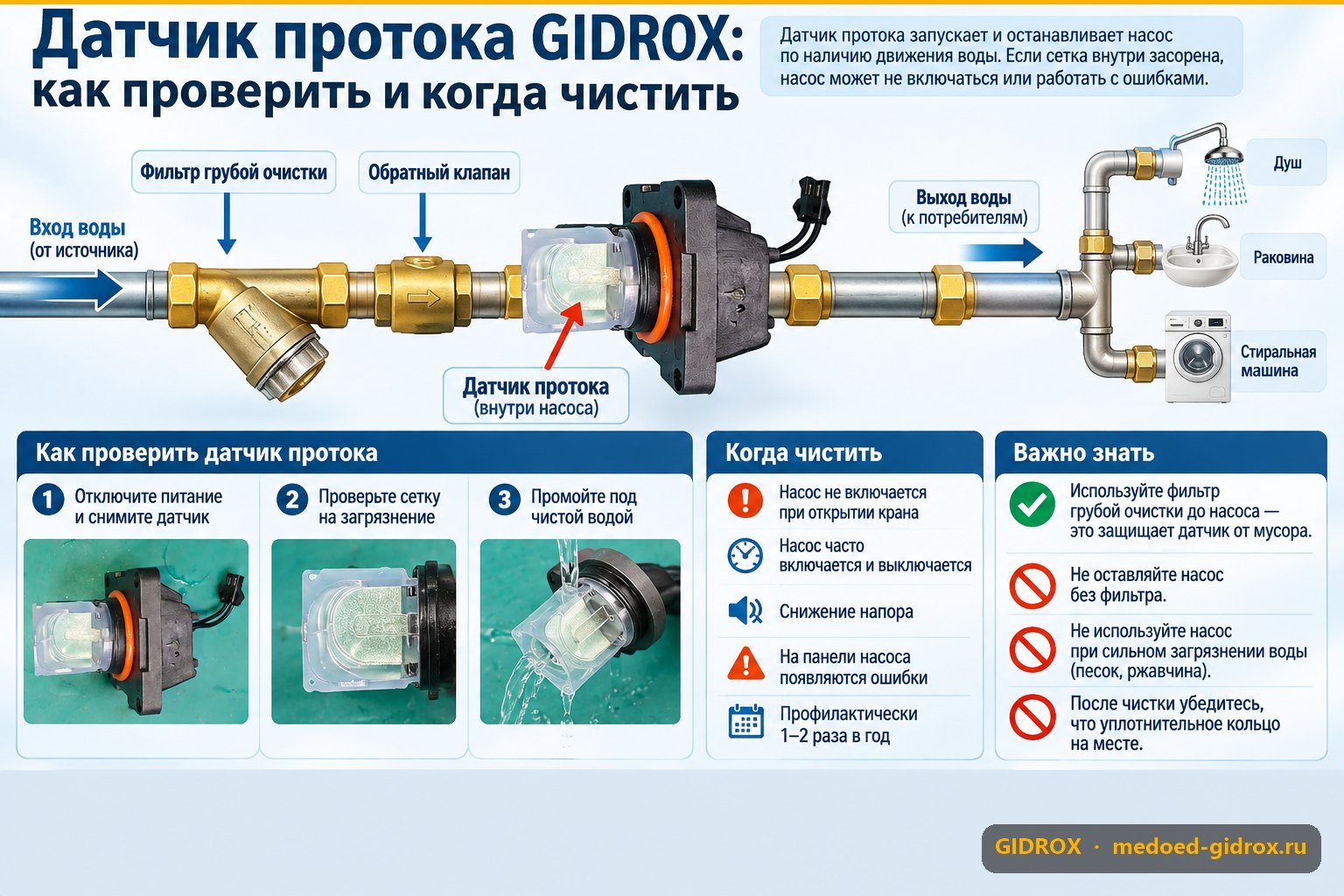

Датчик протока GIDROX: как проверить и когда чистить

Насос гудит вхолостую, хотя кран закрыт уже полчаса, а полчаса назад отказывался включаться при открытом кране. В большинстве таких случаев виноват не мотор, а датчик протока — узел, который определяет движение воды и решает, включать насос или нет.

Разберём, как отличить рабочий датчик от забитого, что проверить своими руками и когда пора снимать крышку и чистить.

Датчик протока — это не реле давления

Классический насос на 220В обычно управляется через реле давления (Wikipedia) — механическую мембрану, которая реагирует на падение давления в системе и замыкает контакт пуска.

В насосах GIDROX стоит другая автоматика — датчик протока. Он реагирует на сам факт движения воды через корпус, а не на давление в трубе. Питание всей автоматики — 24В постоянного тока, от блока питания 110–240В → 24В, поэтому насос спокойно работает от обычной розетки.

Разница важна для диагностики. Если бы в системе стояло реле давления, поиск неисправности начинался бы с мембраны и настройки порогов. С датчиком протока логика другая: проверяем, свободно ли двигается чувствительный элемент и не мешает ли ему грязь или накипь.

5 признаков, что датчик пора проверить

  • Насос стартует с задержкой 3–5 секунд после открытия крана, хотя раньше включался мгновенно
  • Мотор продолжает работать 10–20 секунд после того, как кран уже закрыт
  • При слабом водоразборе (один открытый кран на верхнем этаже) насос вообще не реагирует
  • Насос включается сам по себе, хотя воду никто не берёт
  • Из зоны датчика при пуске слышен скрежет или треск

Один такой признак — повод присмотреться. Два и больше — почти наверняка в проточной части что-то мешает крыльчатке сенсора.

Как проверить датчик протока за 10 минут

  1. Переключите насос в режим «Механика» (ничего не разбирая) и откройте кран — дайте воде идти 5–10 минут. Поток промоет лепесток датчика и заодно выгонит воздух из тела насоса, если он там есть.
  2. Верните режим «Авто-1» и откройте кран водоразбора, оценивая задержку пуска. Норма — практически мгновенно, около 0,3–0,5 секунды.
  3. Закройте кран и засеките, через сколько секунд насос остановится. Норма — доработка 5–10 секунд. Если мотор крутится заметно дольше — элемент датчика двигается туго.
  4. Если насос вообще не реагирует на разбор — снимите его с места установки, включите в розетку отдельно (без воды) и дождитесь, пока стабильно загорятся все 3 шкалы: это режим ожидания.
  5. Плотно прижмитесь ко входному патрубку и сильно подуйте — воздух должен приподнять лепесток датчика с обратной стороны. Насос завёлся — с датчиком всё в порядке, причина в другом; не завёлся — датчик залип или неисправен.
Практический совет: перед разборкой датчика проверьте сетчатый фильтр на входе насоса, если он есть в вашей обвязке. В половине случаев «глухой» датчик протока — это не поломка сенсора, а песок и окалина, которые прошли через фильтр и осели именно на подвижном элементе.

Когда и как чистить

СимптомВероятная причинаЧто делать
Задержка пуска 3–5 секНакипь на чувствительном элементеСнять датчик и промыть под проточной водой, при плотном налёте — мягкой щёткой
Насос не выключаетсяПесок/окалина заклинили подвижную частьРазобрать, промыть проточной водой, проверить свободный ход
Не реагирует на слабый потокМеханический износ или сильный засорЧистка, при отсутствии эффекта — замена узла по гарантии
Скрежет при пускеТвёрдые частицы в проточной частиНемедленная чистка, иначе риск повреждения крыльчатки

Если задержки возвращаются каждый месяц-два, это обычно накопительный кальциевый налёт. В этом случае в первую очередь стоит проверить, стоит ли перед насосом фильтр грубой очистки, — он обязателен для сохранения гарантии и заметно снижает частоту такой профилактики.

Частые вопросы

Датчик протока и реле давления — это одно и то же?

Нет. Реле давления следит за давлением в трубе и есть в классических насосных станциях. В GIDROX стоит датчик протока — он ловит движение воды, а не изменение давления.

Нужен ли перед насосом обратный клапан и повлияет ли он на датчик?

Обратный клапан в корпус насоса не встроен ни в одной модели — его ставят отдельно, до насоса, на горизонтальном участке трубы (по умолчанию лепестковый; пружинный — только если горизонтального участка вовсе нет). Исправный клапан скорее помогает датчику: не даёт воде «гулять» обратным ходом и создавать ложные срабатывания.

Можно ли поставить перед насосом дополнительный фильтр?

Можно и нужно, если вода жёсткая или с песком. Механический фильтр перед насосом продлевает жизнь и датчику протока, и крыльчатке самого насоса.

Насос работает без остановки — это нормально?

Зависит от режима. В режиме «Авто-2» при закрытых кранах мотор не останавливается полностью, а крутится на пониженных оборотах — это штатно, но не дольше 2 часов подряд, иначе вода в камере не обновляется и есть риск перегрева. При открытом кране или циркуляции в контуре насос может работать так же 24/7 без ограничений. А вот в режиме «Авто-1» при закрытом кране мотор должен полностью остановиться через 5–10 секунд — если он продолжает крутиться дольше, это уже повод проверить датчик.

Что будет, если игнорировать засор датчика?

Сначала — задержки пуска и остановки. Дальше — либо насос вообще перестанет реагировать на разбор воды, либо будет работать без остановки, гоняя воду впустую и грея её сверх нужного. Учитывая, что рабочий диапазон по паспорту доходит до +90°C, лишний перегрев — не то, что стоит провоцировать самому.

Если после чистки и проверки клапанов проблема осталась, это уже повод обращаться в сервис по гарантии — 24 месяца для большинства моделей, 12 месяцев для DC15-15 и DC20-20.

Для насосов, которые стоят в системе полива, есть отдельный сезонный момент — перед первыми заморозками важно слить воду и защитить автоматику от промерзания, об этом подробно в статье про подготовку системы полива к заморозкам.
