Балансировка системы отопления в частном доме: как убрать холодные батареи без замены котла

Если у котла батареи обжигают руку, а в дальней спальне ноги мёрзнут даже в носках, дело не в мощности котла. В большинстве таких случаев теплоноситель просто идёт по контуру с наименьшим сопротивлением, а до дальних радиаторов почти не доходит. Это и называется разбалансировкой системы отопления.

Почему тепло распределяется неровно

Вода в системе отопления, как и любая жидкость, течёт туда, где легче пройти. Короткий контур с толстой трубой и минимумом поворотов заберёт большую часть потока насоса. Дальний контур с длинной трубой, множеством углов и мелким диаметром получит остаток.

Итог знаком многим: ближние радиаторы горячие уже через 10 минут после запуска котла, а дальние остаются чуть тёплыми даже спустя час. Мощности хватает, просто она распределена неправильно.

Что такое гидравлическая балансировка

Балансировка — это настройка сопротивления каждого контура так, чтобы поток теплоносителя распределялся согласно расчёту, а не по случайному принципу «кому проще». Делается это балансировочными клапанами на подаче или обратке каждого контура системы отопления (Wikipedia).

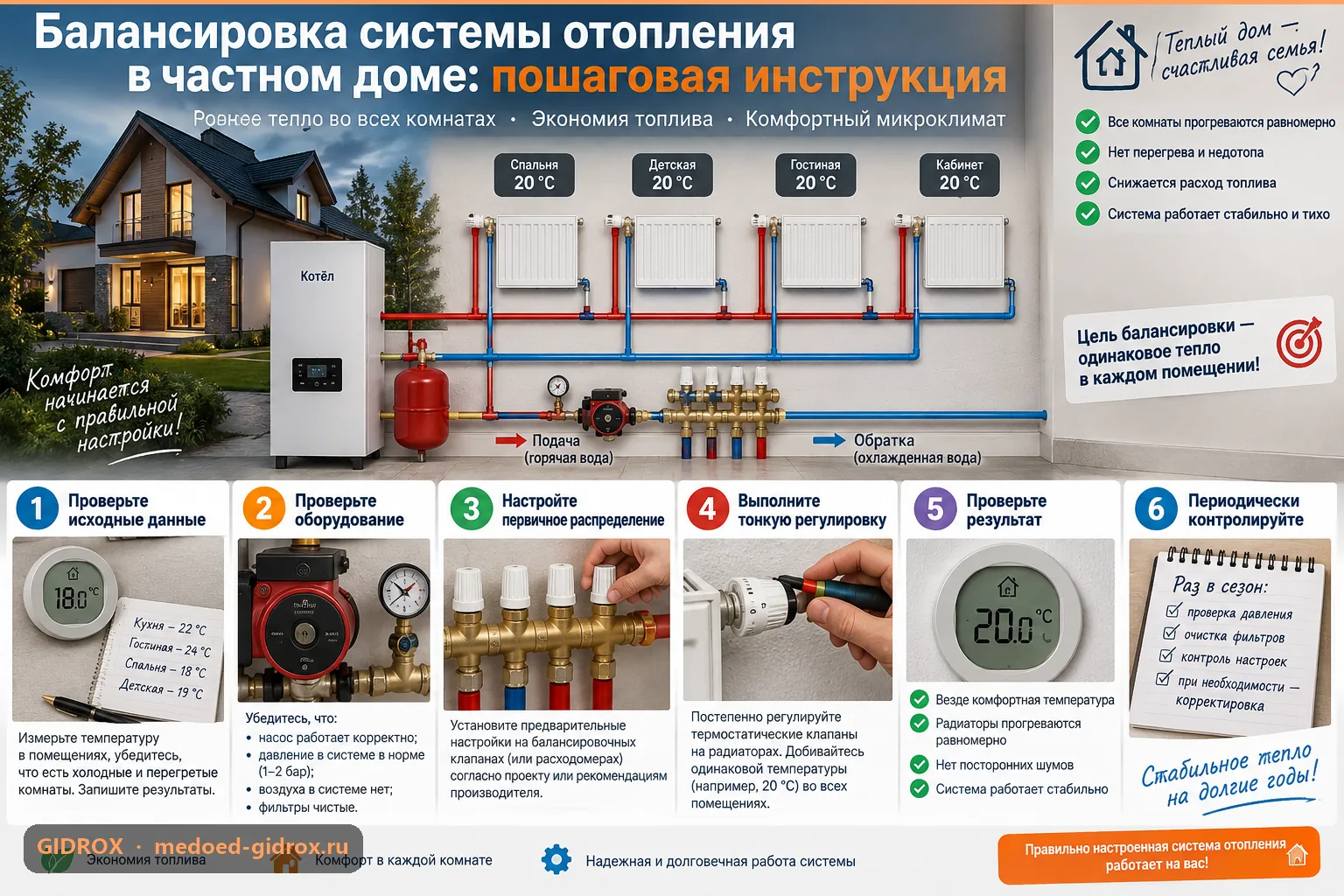

Пошаговая балансировка своими руками

Шаг 1. Диагностика контуров

Запустите систему в рабочем режиме и через 20-30 минут измерьте инфракрасным термометром температуру на входе и выходе каждого радиатора или петли тёплого пола. Разница температур (Δt) в норме держится в районе 10-15°C.

• Δt меньше 5°C — контур «съедает» слишком много потока, нужно прикрутить
• Δt больше 20°C — контуру не хватает расхода, клапан нужно приоткрыть
• Δt в норме на всех точках — систему можно не трогать

Шаг 2. Настройка клапанов

Начинайте с самого дальнего или самого проблемного контура, а не с ближнего к котлу.

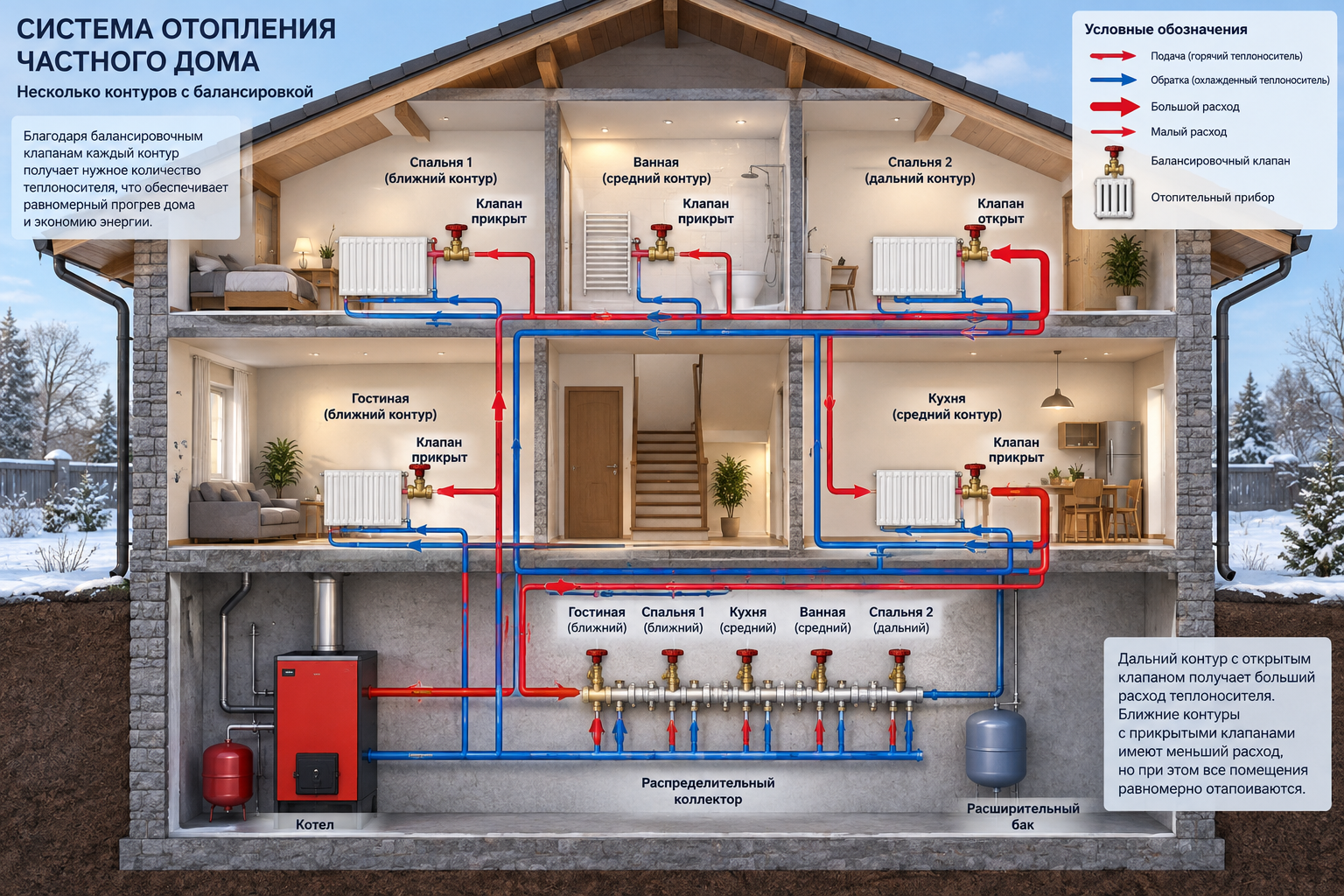

Балансировку всегда начинают с самого дальнего контура: его клапан оставляют полностью открытым, а все более близкие постепенно прикрывают. Если пойти в обратном порядке, придётся переделывать настройку по несколько раз, потому что каждое новое прикрытие меняет расход во всех остальных ветках.

Шаг 3. Контрольный прогон

После первой настройки система должна поработать 2-3 часа, затем измерения повторяют. Гидравлика — система с обратной связью: изменение одного клапана слегка сдвигает баланс во всех остальных.

Инструменты, которые реально нужны

• Инфракрасный (пирометр) или контактный термометр с щупом
• Шестигранный ключ или отвёртка для настроечных клапанов (зависит от модели)
• Маркер или бирки для фиксации положения каждого клапана
• Блокнот или таблица для записи показаний по каждому контуру

Способы балансировки: что выбрать

Типичные ошибки при балансировке

• Настройка на холодной системе. Гидравлика меняется при нагреве из-за расширения теплоносителя и разной вязкости, настраивать нужно на рабочем режиме.
• Клапаны «на глаз», без измерений. Без термометра балансировка превращается в гадание, а не в расчёт.
• Игнорирование теплопотерь помещения. Если труба идёт через плохо утеплённую мансарду, никакая настройка клапанов не компенсирует уходящее тепло: сначала стоит проверить, чем утеплить кровлю мансарды без конденсата, и только потом гнаться за градусами через гидравлику.
• Конфликт термоголовок и балансировочных клапанов. Оба устройства регулируют поток одновременно, без согласования система начинает «дёргаться».
• Отсутствие промывки после настройки. Шлам и накипь оседают в узких сечениях клапанов и через сезон сбивают настройку.

Когда циркуляционного насоса не хватает

Бывает так, что даже идеально настроенные клапаны не спасают дальний контур тёплого пола на втором этаже: гидравлическое сопротивление трубы просто слишком велико для насоса котла. В таких случаях на проблемную ветку иногда ставят дополнительный насос, ускоряющий циркуляцию именно в этом плече системы.

Стоит понимать разницу: специализированный циркуляционный насос отопления рассчитан именно на такие задачи и обвязку с термостатикой. Повысительные насосы вроде здесь создавались для других контуров — водоснабжения и полива, но за счёт диапазона температур до +90°C и круглосуточной работы при открытом потоке способны выступать дополнительным или резервным насосом в контуре отопления, если основной не справляется с дальним плечом.

Частые вопросы про балансировку отопления

Как понять, что нужна балансировка, а не новый котёл?

Простой тест: если возле котла батареи горячие, а в дальней комнате чуть тёплые, при этом котёл выходит на заданную температуру подачи, проблема почти всегда в распределении потока, а не в мощности.

Сколько стоит балансировка своими руками?

Если балансировочные клапаны уже установлены при монтаже, затраты сводятся к покупке термометра, это одна из самых дешёвых процедур в обслуживании отопления. Если клапанов нет, их придётся врезать, и здесь цена зависит от числа контуров.

Нужно ли балансировать однотрубную систему?

Да, но балансируют не отдельные радиаторы, а количество теплоносителя, проходящего через каждый прибор относительно байпаса. Здесь работает тот же принцип: байпас (Wikipedia) регулирует, сколько воды пойдёт через радиатор, а сколько мимо него.

Как часто нужно перенастраивать балансировку?

При стабильной системе достаточно проверки раз в отопительный сезон. После замены радиатора, добавления контура или ремонта трубы баланс сбивается и нужна повторная настройка.

Влияет ли балансировка на расход газа?

Косвенно да. Когда котёл вынужден держать более высокую температуру подачи, чтобы дальняя комната хоть как-то прогрелась, расход топлива растёт. После правильной балансировки часто удаётся снизить температуру подачи на несколько градусов без потери комфорта.

Если часть контуров зимой отключается, например труба к гостевому флигелю или в неотапливаемый гараж, не забудьте про эти участки отдельно: правило простое, для летнего водопровода на дачах уже разобрано в статье про защиту труб от промерзания весной, и та же логика применима к отключённым веткам отопления.
