Автоматика для насоса: реле давления, контроллеры и умные сценарии

Насос включается каждые 30 секунд, давление скачет, реле гудит — знакомо? Это не поломка насоса. Это неправильно настроенная автоматика. Разбираемся, как сделать систему, которая работает сама.

Почему насос без автоматики — это проблема

Голый насос без управляющей электроники — это как автомобиль без педаль тормоза. Он работает, но вы не контролируете процесс.

Типичная картина без автоматики:

• Насос гоняет воду вхолостую, когда кран закрыт
• Давление в системе скачет при каждом открытии крана
• Мотор перегревается и выходит из строя за 1–2 сезона
• Электричество тратится впустую

Задача автоматики — три вещи: запустить насос когда нужно, остановить когда не нужно, защитить от аварий.

Три уровня автоматизации: что выбрать

Уровень 1 — Реле давления

Реле давления — самый распространённый и дешёвый способ. Принцип: давление упало ниже нижней границы → насос включился, поднялось выше верхней → выключился.

Типичные настройки для квартиры или дома:

• Нижний порог (включение): 1,5–1,8 бар
• Верхний порог (выключение): 2,8–3,2 бар
• Разница давлений (дельта): 1,0–1,5 бар

Практический факт: Слишком малая разница давлений (0,3–0,5 бар) вызывает «тактование» — насос включается и выключается десятки раз в час. Это убивает мотор быстрее любого износа. Минимальная рекомендуемая дельта — 1 бар.

Реле давления хорошо работает только в связке с гидроаккумулятором. Без него насос будет тактовать даже при правильно выставленных порогах.

Уровень 2 — Датчик потока (автозапуск)

Это более умный вариант. Датчик потока фиксирует движение воды в трубе и сразу запускает насос — без привязки к давлению.

Плюсы перед реле:

• Насос реагирует мгновенно — нет просадки давления при открытии крана
• Не нужен гидроаккумулятор для базовой работы
• Меньше включений/выключений при нормальном потреблении

В насосах GIDROX DC15-18N, DC15-18BN, DC20-25N, DC20-25BN датчик потока встроен — открыл кран, насос включился; закрыл — выключился через 5–10 секунд.

Это принципиально отличается от реле: система не ждёт, пока давление упадёт, она реагирует на сам факт водоразбора.

Уровень 3 — Контроллер или умная система

Для тех, кто строит полноценный умный дом или автоматизированную систему водоснабжения.

Контроллер собирает данные с нескольких датчиков и управляет насосом по сценариям. Вот реальные примеры:

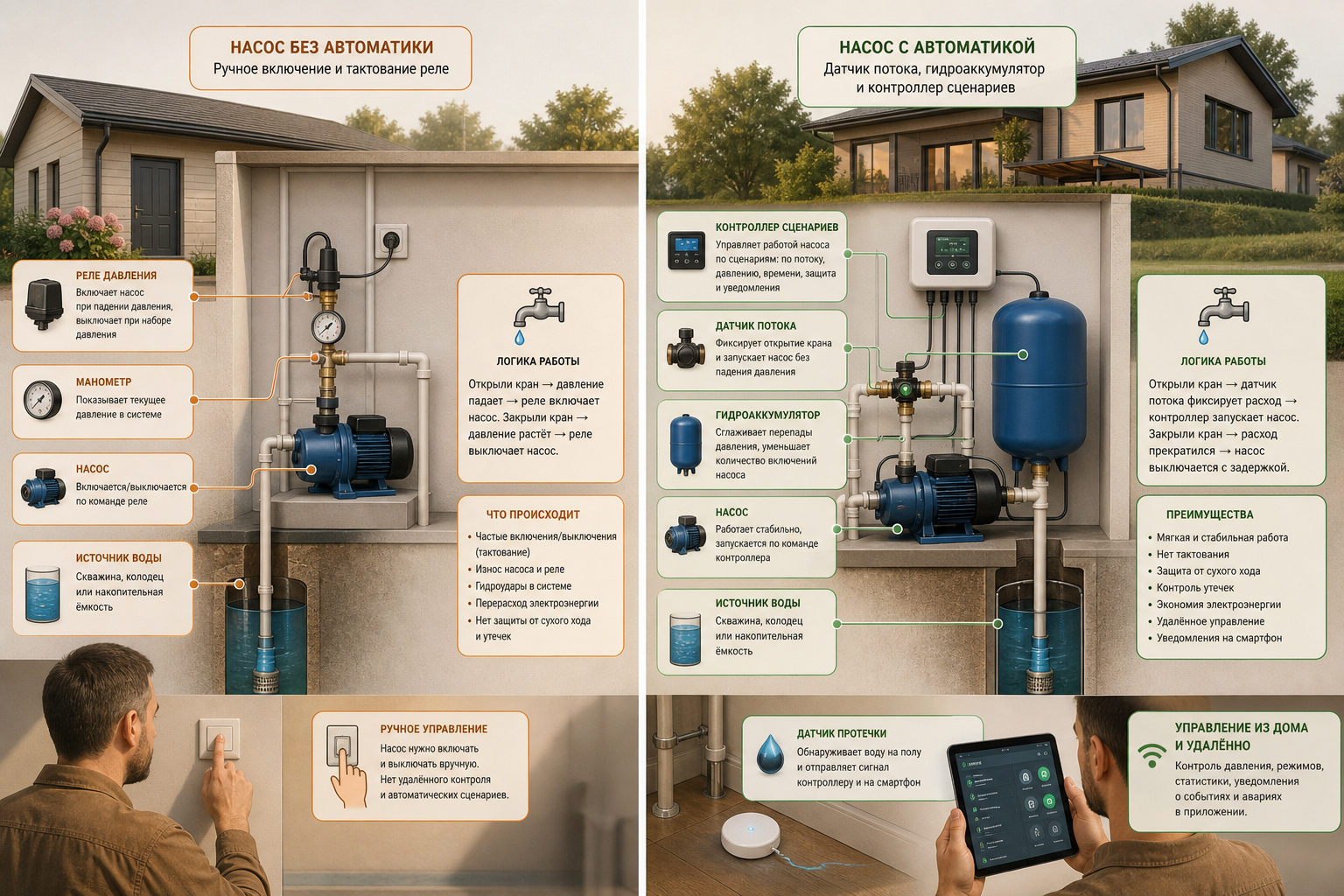

Схема автоматизации: как это выглядит на практике

Рассмотрим реальный кейс — дачный дом, насос повышения давления, полив + бытовые нужды.

До автоматизации: хозяин вручную включал насос утром, выключал вечером. Расход электричества — ~8 часов работы в день, давление нестабильное, насос сгорел за 2 сезона.

После: датчик потока + контроллер Arduino + датчик уровня в накопительном баке. Насос работает только при открытых кранах. Среднее время работы — 1,5–2 часа в день. Экономия электричества — более 70%.

Подробнее о подборе насоса под такую схему — в статье насос повышения давления 24В: выбор и установка.

Частые вопросы — то, что реально гуглят

Нужен ли гидроаккумулятор, если есть датчик потока?

Для бытовых задач — нет, если насос реагирует быстро. Но при нескольких точках водоразбора и частых пиках потребления аккумулятор снижает нагрузку на мотор и сглаживает скачки давления.

Реле давления щёлкает и гудит — что не так?

Три причины: малое давление в мембранном баке (накачайте до 1,2–1,5 бар), слишком маленькая дельта давлений, либо бак меньше нужного объёма. Для насоса с расходом 35 л/мин рекомендуемый объём бака — от 24 литров.

Можно ли управлять насосом 24В со смартфона?

Да. Насос 24В постоянного тока — идеальная нагрузка для умного дома. Достаточно реле на 24В DC с Wi-Fi управлением (Sonoff, или модули на ESP32) и стандартного блока питания. Напряжение безопасное, заземление не требуется.

Как защитить насос от сухого хода?

Три варианта: поплавковый датчик в баке, реле контроля тока (насос без воды потребляет меньше — контроллер это видит), или встроенная защита в самом насосе. Без защиты от сухого хода мотор сгорает за 3–5 минут.

Какая автоматика нужна для полива на даче?

Минимум: таймер + датчик потока. Оптимально: контроллер полива (например, на базе ESP8266) + датчики влажности + расходомер. Расход насосов бытового класса — 35–45 л/мин — покрывает одновременный полив 3–5 зон через капельные линии. Подробности — в материале про грамотное проектирование систем подачи воды.

Типичные ошибки при настройке автоматики

• Неправильная последовательность запуска — сначала открываете кран, потом включаете насос вручную. При автоматизации логика обратная: насос всегда готов, датчик сам его будит.
• Нет обратного клапана — без него вода стекает обратно при остановке насоса, давление в системе падает до нуля, насос запускается снова. Порочный круг.
• Реле настроено «на глаз» — давление должно быть измерено манометром, а не подобрано интуитивно. Ошибка в 0,5 бар даёт 30% лишних включений.
• Контроллер без ИБП — при кратком отключении света контроллер теряет состояние и не восстанавливает сценарий. Небольшой UPS решает проблему.

Итог: с чего начать

Если вы только подбираете автоматику — начните с датчика потока. Это самый простой способ избавиться от ручного управления и тактования.

Следующий шаг — контроллер с логикой сценариев, если нужен полив, защита от протечек или управление со смартфона.

Реле давления — надёжный, но менее умный вариант. Хорошо работает в паре с гидроаккумулятором объёмом от 24 литров.

Главное правило: автоматика сложнее насоса не должна быть. Если система требует ежедневного внимания — она настроена неправильно.
