AquaStrong G400: до или после гидроаккумулятора - правильная последовательность подключения

Насос AquaStrong G400 подключают "на глазок": бак тут, насос там, как удобнее по месту. Через пару месяцев реле щёлкает каждые 10-15 секунд, насос перегревается, а хозяин решает, что модель бракованная. Дело не в насосе - дело в порядке подключения гидроаккумулятора.

Почему порядок подключения решает всё

Насос создаёт давление на выходе, а гидроаккумулятор (Wikipedia) это давление хранит. Внутри бака мембрана с воздушной подушкой: насос качает воду в бак, воздух сжимается, и когда кран закрывают, система продолжает подавать воду за счёт этого запаса, а не включает насос заново.

Если бак стоит не там, где нужно, вся эта механика не работает. Насос начинает реагировать на каждое открытие крана напрямую, запуски идут слишком часто, а реле давления (Wikipedia) изнашивается в разы быстрее положенного.

Правильная схема для AquaStrong G400

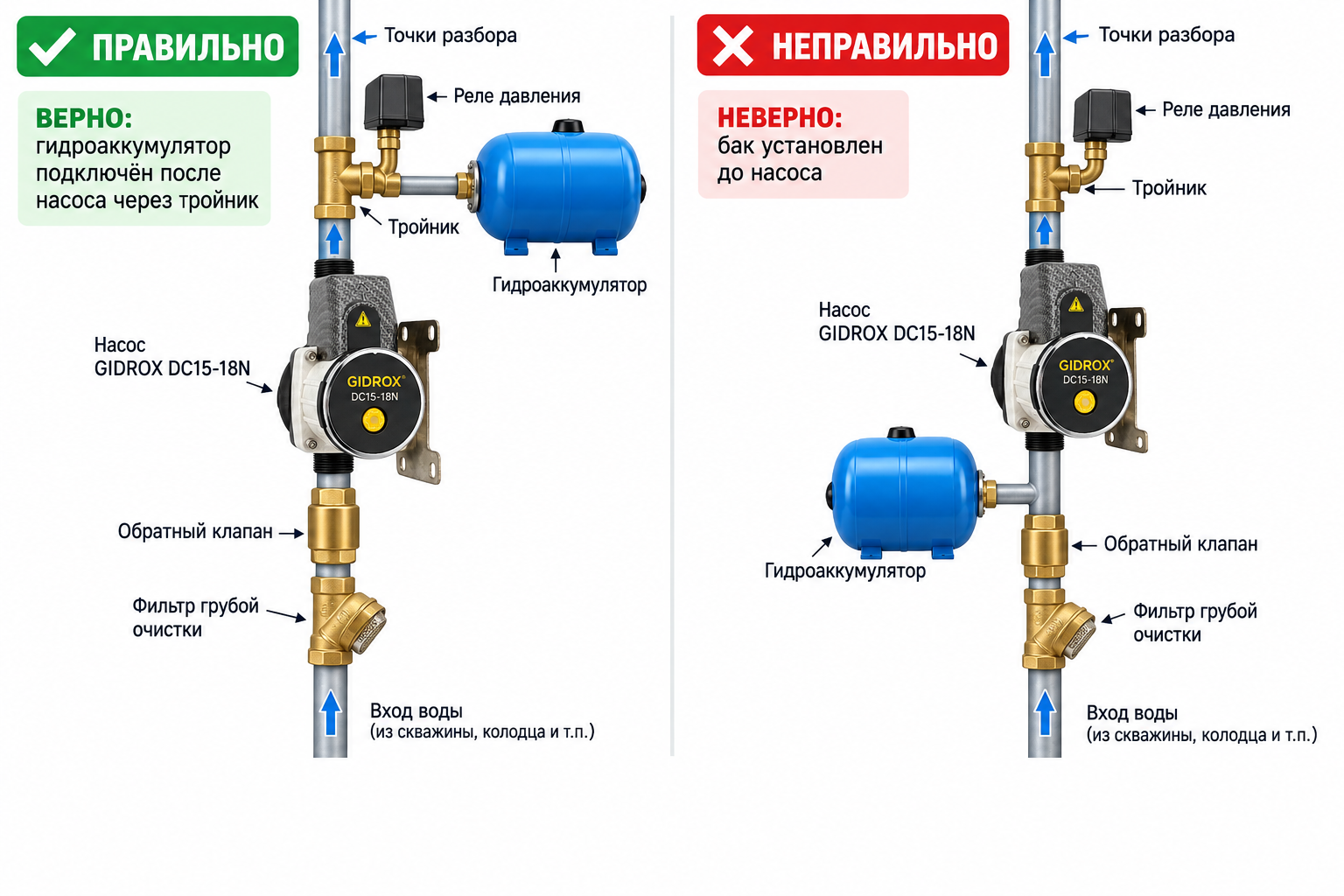

Бак, реле и подача в дом подключаются в одной точке сразу после насоса, а не разнесены по трубе. Порядок такой:

1. Источник воды (скважина, колодец, магистраль) через обратный клапан на всасывающем патрубке насоса
2. Насос поднимает давление на выходном (нагнетающем) патрубке
3. Сразу за насосом - тройник на три направления
4. Первая ветка тройника - на реле давления
5. Вторая ветка - на гидроаккумулятор
6. Третья ветка - основная магистраль в дом

Чем ближе бак и реле стоят к насосу, тем точнее реле реагирует на падение давления и тем реже происходят лишние пуски.

Если бак поставить до насоса

Это ошибка. Если гидроаккумулятор врезан на всасывающей линии, насос не может создать разрежение для забора воды, периодически хватает воздух и работает "сухим" ходом. Бак в такой схеме просто бесполезен: он не держит рабочее давление системы, потому что оно формируется только после насоса.

Перед первым запуском всегда проверяйте давление воздуха в пустом баке (автомобильным насосом с манометром). Если реле включается при 1,8 бар, в баке должно быть около 1,5 бар воздуха. Без этого запаса бак гасить скачки давления не будет вообще.

Правильная настройка порогов реле напрямую влияет на напор из кранов - подробнее о том, какое давление считается комфортным, можно почитать в статье какое давление воды нужно для хорошего напора.

Частые вопросы про подключение

Можно ли обойтись без гидроаккумулятора?

Технически да, насос будет просто включаться при каждом открытии крана. Но реле в этом режиме отрабатывает в разы больше циклов и выходит из строя заметно раньше. Бак от 24 литров снимает эту нагрузку даже в небольшой квартире.

Какой объём бака нужен для AquaStrong G400?

Для квартиры с одной точкой разбора хватает 24 литров. Для дома с двумя санузлами и кухней лучше ставить 50 литров, а если есть полив участка - от 80 литров.

Почему насос включается каждые 10 секунд после установки?

Две причины в 9 случаях из 10: бак подключён не сразу у насоса, либо в баке нет воздушной подушки. Сначала проверьте давление воздуха в пустом баке, потом расстояние до тройника.

Куда ставить обратный клапан?

На всасывающей линии, до насоса, если насос качает из скважины или колодца. Это не даёт воде уходить обратно, когда насос остановлен, и защищает от воздушных пробок в системе - если после ремонта в трубах появился странный треск, причины разобраны в статье про воздушную пробку в трубе.

Можно ли вообще убрать реле и бак из схемы?

Да, но это уже другой тип автоматики. Часть насосов повышения давления работает не по реле и баку, а по датчику протока: он реагирует на движение воды в трубе и запускает насос без лишнего "железа" в схеме - такой подход, например, используют насосы серию с латунным корпусом, где бак и реле попросту не нужны.
